Теория электрической связи. Под ред. КЛОВСКОГО Д.Д. - М.: Радио и связь, 1998, с.204. RU 2004111471 A1, 20.10.2005. RU 2296420 C1, 27.03.2007. RU 2204195 C2, 10.05.2003. US 2006023826 A1, 02.02.2006. US 2001028689 A1, 11.10.2001.
Имя заявителя:
НОВОЧЕРКАССКОЕ ВЫСШЕЕ ВОЕННОЕ КОМАНДНОЕ УЧИЛИЩЕ СВЯЗИ (ИНСТИТУТ СВЯЗИ) (RU)
Изобретатели:
Михайлов Анатолий Александрович (RU) Журбин Григорий Евгеньевич (RU) Дорошенко Ирина Павловна (RU) Михайлова Наталья Николаевна (RU) Михайлова Светлана Анатольевна (RU)
Патентообладатели:
НОВОЧЕРКАССКОЕ ВЫСШЕЕ ВОЕННОЕ КОМАНДНОЕ УЧИЛИЩЕ СВЯЗИ (ИНСТИТУТ СВЯЗИ) (RU)
Реферат

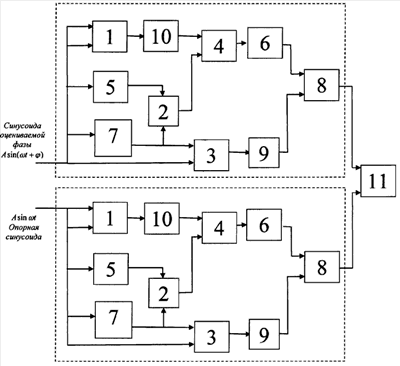

Изобретение относится к области радиотехники и может быть использовано в устройствах обработки сигналов, устройствах и приборах измерения сдвига фаз между исследуемым и опорным колебанием. Способ заключается в сравнивании результатов, полученных в каналах обработки основного и опорного синусоидальных сигналов. Причем в начале входное колебание в канале одновременно дифференцируют, интегрируют и умножают само на себя, а затем, взяв отношение напряжения последнего сигнала к напряжению, полученному путем перемножения проинтегрированного и продифференцированного сигналов, интегрируют результат отношения и объединяют с сигналом, полученным путем инвертирования отношения входного сигнала на его дифференцированное значение, результат объединения является выходным напряжением соответствующего канала, причем сравнение выходных напряжений каналов осуществляют как разность соответствующих напряжений, которая пропорциональна изменению фазы входного фазомодулированного колебания, т.е. закону изменения первичного сообщения. Способ детектирования может быть реализован как программным путем на базе микропроцессоров, так и в аппаратном виде. Технический результат - расширение диапазона рабочих частот и уменьшение искажения формы первичного сигнала. 1 ил.
