БУГА Н.Н. и др. Радиоприемные устройства. - М.: Радио и связь, 1986, 155. SU 1401557 A1, 07.06.1988. JP 53-098770, 29.08.1978. БАСКАКОВ С.И. Радиотехнические цепи и сигналы. - М.: Высшая школа, 1988, с.291. ГОЛОВКОВ А.А. и др. Взаимосвязи между элементами матрицы сопротивлений и их использование для синтеза согласующе-фильтрующих устройств амплитудно-фазовых манипуляторов. Телекоммуникации, 2004, 8, с.29-32.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Воронежское высшее военное авиационное инженерное училище (военный институт)" Министерства обороны Российской Федерации (RU)
Изобретатели:
Головков Александр Афанасьевич (RU) Федюнин Игорь Игоревич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Воронежское высшее военное авиационное инженерное училище (военный институт)" Министерства обороны Российской Федерации (RU)
Реферат

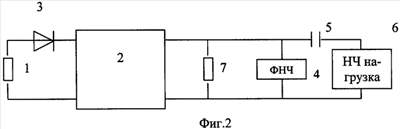

Изобретение относится к радиосвязи и может быть использовано для демодуляции фазоманипулированных и фазомодулированных (ФМ) сигналов. Технический результат - обеспечение демодуляции без использования генератора опорных сигналов и параллельного колебательного контура с преобразованием ФМ сигналов в амплитудно-модулированный (AM) и ФМ сигнал с помощью высокочастотной (ВЧ) части демодулятора (ДМ) при заданной глубине AM. Способ демодуляции ФМ сигналов состоит в том, что ДМ включают между источником радиочастотных (РЧ) ФМ сигналов и низкочастотной (НЧ) нагрузкой и выполняют его из четырехполюсника (ЧП), двухполюсного нелинейного элемента (НЭ), фильтра нижних частот (ФНЧ). ФМ сигнал преобразовывают в амплитудно-фазомодулированный (АФМ) сигнал. С помощью НЭ разрушают спектр АФМ сигнала на высокочастотные (ВЧ) и НЧ составляющие. С помощью ФНЧ выделяют информационный НЧ сигнал, амплитуда которого изменяется по закону изменения фазы ФМ входного сигнала. При этом двухполюсный НЭ включают между выходом источника сигнала и ЧП в продольную цепь. ЧП выполняют из числа реактивных двухполюсников, не меньшего трех, значения параметров которых выбраны из условия формирования левого склона АЧХ путем обеспечения требуемого значения модуля m2 коэффициента передачи ВЧ части ДМ во втором состоянии НЭ, определяемого одним из крайних значений амплитуды АФМ сигнала. Преобразование ФМ сигнала в АФМ сигнал осуществляют путем подачи ФМ сигнала на левый склон АЧХ, значение модуля m1 коэффициента передачи ВЧ части ДМ в первом состоянии НЭ выбирают из условия физической реализуемости четырехполюсника, НЧ составляющую АФМ сигнала подают на интегрирующую цепь. 2 н.п. ф-лы, 4 ил.
