БУГА Н.Н. и др. Радиоприемные устройства. - М.: Радио и связь, 1986, 155. SU 1401557 A1, 07.06.1988. JP 53-098770, 29.08.1978. БАСКАКОВ С.И. Радиотехнические цепи и сигналы. - М.: Высшая школа, 1988, с.291. ГОЛОВКОВ А.А. и др. Взаимосвязи между элементами матрицы сопротивлений и их использование для синтеза согласующе-фильтрующих устройств амплитудно-фазовых манипуляторов. Телекоммуникации, 2004, 8, с.29-32.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Воронежское высшее военное авиационное инженерное училище (военный институт)" Министерства обороны Российской Федерации (RU)
Изобретатели:
Головков Александр Афанасьевич (RU) Федюнин Игорь Игоревич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Воронежское высшее военное авиационное инженерное училище (военный институт)" Министерства обороны Российской Федерации (RU)
Реферат

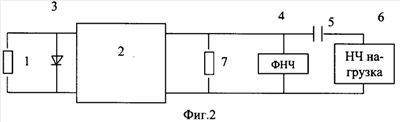

Изобретение относится к области радиосвязи и может быть использовано для демодуляции (ДМ) фазоманипулированных, а также фазомодулированных (ФМ) сигналов. Технический результат - обеспечение ДМ ФМ сигналов без использования генератора опорных колебаний и параллельного колебательного контура, с преобразованием ФМ в АФМ сигналы с помощью высокочастотной (ВЧ) части ДМ при заданной глубине амплитудной модуляции (AM) АФМ сигналов на ВЧ нагрузке путем обеспечения требуемых значений модулей коэффициентов передачи в двух состояниях нелинейного элемента (НЭ), что повышает помехоустойчивость приемника. В способе и устройстве ДМ включают между источником радиочастотных (РЧ) ФМ сигналов и низкочастотной (НЧ) нагрузкой. ДМ выполняют из четырехполюсника (ЧП), двухполюсного НЭ, фильтра нижних частот (ФНЧ). ФМ сигнал преобразовывают в АФМ сигнал. С помощью НЭ разрушают спектр АФМ сигнала на ВЧ и НЧ составляющие. С помощью ФНЧ выделяют информационный НЧ сигнал, амплитуда которого изменяется по закону изменения фазы ФМ входного сигнала. При этом между ЧП и ФНЧ включают ВЧ нагрузку, двухполюсный НЭ включают между источником сигнала и ЧП в поперечную цепь. ЧП выполняют из числа реактивных двухполюсников, не меньшего трех, значения параметров которых выбраны из условия формирования левого склона амплитудно-частотной характеристики (АЧХ) путем обеспечения требуемого значения модуля m2 коэффициента передачи ВЧ части ДМ во втором состоянии НЭ, определяемого одним из крайних значений амплитуды АФМ сигнала. Для преобразования ФМ сигнала в АФМ сигнал подают ФМ сигнал на левый склон АЧХ, НЧ составляющую АФМ сигнала подают на интегрирующую цепь. 2 н.п. ф-лы, 4 ил.
