БУГА Н.Н. и др. Радиоприемные устройства. - М.: Радио и связь, 1986, 149, рис.5.13а). RU 2208900 С1, 20.07.2003. US 5796309 А, 18.08.1998. ЕР 0682382 А2, 15.11.1995. БАСКАКОВ С.И. Радиотехнические цепи и сигналы. - М.: Высшая школа, 1988, с.289. ГОЛОВКОВ А.А. и др. Взаимосвязи между элементами матрицы сопротивлений и их использование для синтезасогласующе-фильтрующих устройств амплитудно-фазовых манипуляторов. Телекоммуникации, 2004, 8, с.с.29-32.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Воронежское высшее военное авиационное инженерное училище (военный институт)" Министерство обороны Российской Федерации (RU)
Изобретатели:
Головков Александр Афанасьевич (RU) Федюнин Игорь Игоревич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Воронежское высшее военное авиационное инженерное училище (военный институт)" Министерство обороны Российской Федерации (RU)
Реферат

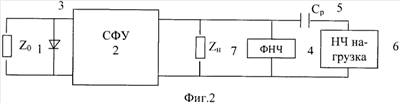

Изобретение относится к радиосвязи и может быть использовано для демодуляции (ДМ) амплитудно-манипулированных, а также амплитудно-модулированных (AM) сигналов с заданной коррекцией глубины амплитудной модуляции. Технический результат - обеспечение заданных значений модулей коэффициентов передачи ДМ в двух состояниях нелинейного элемента (НЭ), определяемых двумя крайними значениями уровней входного AM сигнала. В способе и устройстве демодуляции AM сигналов ДМ включают между источником радиочастотных (РЧ) AM сигналов и низкочастотной (НЧ) нагрузкой и выполняют его из четырехполюсника (ЧП), двухэлектродного НЭ, фильтра нижних частот (ФНЧ). С помощью ФНЧ выделяют информационный НЧ сигнал, амплитуда которого изменяется по закону изменения амплитуды AM входного сигнала. Между выходом ЧП и ФНЧ вводят высокочастотную (ВЧ) нагрузку, НЭ включают между источником сигнала и входом ЧП в поперечную цепь. ЧП выполняют из числа реактивных двухполюсников, не меньшего трех, значения параметров которых выбирают из условия обеспечения заданной глубины AM, определяемой заданным значением модуля коэффициента передачи ДМ во втором состоянии НЭ и определенным из условия физической реализуемости значением модуля коэффициента передачи ДМ в первом состоянии НЭ. 2 н.п. ф-лы, 3 ил.
