БУГА Н.Н. и др. Радиоприемные устройства. - М.: Радио и связь, 1986, 149, рис.5.13а). RU 2208900 С1, 20.07.2003. US 5796309 А, 18.08.1998. ЕР 0682382 А2, 15.11.1995. БАСКАКОВ С.И. Радиотехнические цепи и сигналы. - М.: Высшая школа, 1988, с.289. ГОЛОВКОВ А.А. и др. Взаимосвязи между элементами матрицы сопротивлений и их использование для синтезасогласующе-фильтрующих устройств амплитудно-фазовых манипуляторов. Телекоммуникации, 2004, 8, с.с.29-32.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Воронежское высшее военное авиационное инженерное училище (военный институт)" Министерства обороны Российской Федерации (RU)
Изобретатели:
Головков Александр Афанасьевич (RU) Федюнин Игорь Игоревич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Воронежское высшее военное авиационное инженерное училище (военный институт)" Министерства обороны Российской Федерации (RU)
Реферат

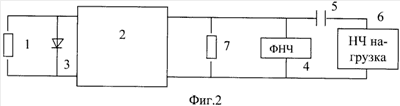

Изобретение относится к области радиосвязи и может быть использовано для демодуляции амплитудно-манипулированных и амплитудно-модулированных (AM) сигналов. Технический результат - обеспечение заданной глубины AM принятого AM сигнала, что повышает помехоустойчивость. В способе и устройстве демодуляции AM сигнал подают на демодулятор (ДМ) из каскадно-соединенных четырехполюсника (ЧП), двухполюсного нелинейного элемента (НЭ), фильтра нижних частот (ФНЧ), последовательно включенной разделительной емкости и низкочастотной (НЧ) нагрузки. С помощью НЭ разлагают спектр AM сигналов на НЧ и высокочастотные (ВЧ) составляющие. С помощью ФНЧ выделяют информационный НЧ сигнал, амплитуда которого изменяется по закону изменения амплитуды AM входного сигнала. Разделительная емкость устраняет постоянную составляющую, при этом между ЧП и ФНЧ включают ВЧ нагрузку. Двухполюсный НЭ включают между источником радиочастотных AM сигналов и ЧП в поперечную цепь. ЧП выполняют из числа реактивных двухполюсников, не меньшего двух. Значения параметров ЧП выбирают из условия обеспечения требуемого значения глубины амплитудной модуляции AM сигнала на ВЧ нагрузке. 2 н.п. ф-лы, 3 ил.
