Открытое акционерное общество "Государственный Рязанский приборный завод" (RU)
Изобретатели:
Суворинов Михаил Иванович (RU) Копьев Андрей Васильевич (RU) Лебедев Вадим Михайлович (RU) Тинаев Василий Владимирович (RU)
Патентообладатели:
Открытое акционерное общество "Государственный Рязанский приборный завод" (RU)
Реферат

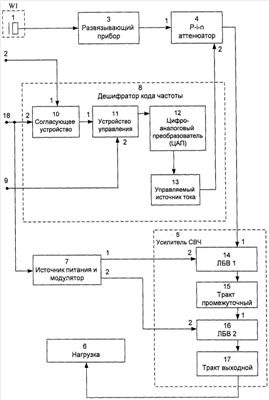

Изобретение относится к технике связи и предназначено для работы на летающих объектах в составе передатчиков СВЧ мощности радиолокационных станций, использующих доплеровскую обработку сигналов. Технический результат - обеспечение максимальной выходной мощности передатчика сантиметрового диапазона на несущих частотах, путем применения двух ламп бегущей волны (ЛБВ) и обеспечения оптимального согласования режимов их работы. Для этого передатчик СВЧ сантиметрового диапазона содержит развязывающий прибор, p-i-n аттенюатор, усилитель СВЧ, нагрузку, источник питания и модулятор, а также волновод подачи входного СВЧ сигнала, дешифратор кода частоты, контакт разъема для подачи кода несущей частоты, контакт разъема для подключения технологического интерфейса, контакт разъема для подачи команд переключения режимов БРЛС. Причем дешифратор кода частоты включает последовательно соединенные согласующее устройство, устройство управления, цифроаналоговый преобразователь (ЦАП), управляемый источник тока, а усилитель СВЧ включает последовательно соединенные первую лампу бегущей волны (ЛБВ1), тракт промежуточный, вторую лампу бегущей волны (ЛБВ2), тракт выходной. 1 ил.
