Радиотехника, 2007, 3, с.33-36. SU 307484 A1, 01.01.1971. RU 2024181 C1, 30.11.1994. RU 2161367 C1, 27.12.2000. US 4107630 A, 15.08.1976. US 4706041 A, 10.11.1987. US 4567449, 26.01.1986.
Имя заявителя:
Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Исток" (ФГУП "НПП "Исток") (RU)
Изобретатели:
Зырин Станислав Сергеевич (RU) Ештокин Валерий Николаевич (RU) Соболев Андрей Владимирович (RU) Харабадзе Эдгар Тенгизович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Исток" (ФГУП "НПП "Исток") (RU)
Реферат

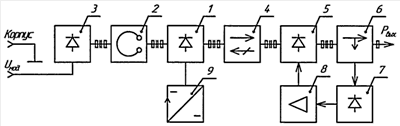

Изобретение относится к технике СВЧ, а именно к стабилизированным полупроводниковым СВЧ генераторам с частотной модуляцией (ЧМ) выходного сигнала для приемных и передающих устройств. Техническим результатом является снижение уровня паразитной амплитудной модуляции (ПАМ) выходного сигнала полупроводникового СВЧ-генератора до минус 55-60 дБ на частоте модулирующего сигнала. Полупроводниковый СВЧ генератор с ЧМ содержит последовательно соединенные варакторное устройство на лавинно-пролетном диоде (ЛПД), высокодобротный резонатор, генератор на ЛПД и ферритовый вентиль, к выходу которого подключена система компенсации ПАМ, состоящая из последовательно соединенных быстродействующего амплитудного СВЧ модулятора, направленного ответвителя, диодного детектора и усилителя низкой частоты (УНЧ), выход которого соединен с низкочастотным управляющим входом быстродействующего амплитудного СВЧ модулятора. 1 ил.
