| ГЕНЕРАТОР |  |
Номер публикации патента: 2183045 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H03B007/14 | | Аналоги изобретения: | SU 1256129 А, 07.09.1986. RU 2046541 С1, 20.10.1995. SU 1775841 А, 15.11.1992. US 4521747 А, 04.06.1985. US 4425549 А, 10.01.1984. |
| Имя заявителя: | Перфильев Виктор Иванович | | Изобретатели: | Перфильев В.И.
Божков В.Г.
Золотов С.В.
Геннеберг В.А.
Антипов В.Б. | | Патентообладатели: | Перфильев Виктор Иванович
Божков Владимир Григорьевич
Золотов Сергей Владимирович
Геннеберг Владимир Александрович
Антипов Владимир Борисович
Федеральное государственное унитарное предприятие НИИ полупроводниковых приборов |
Реферат | |

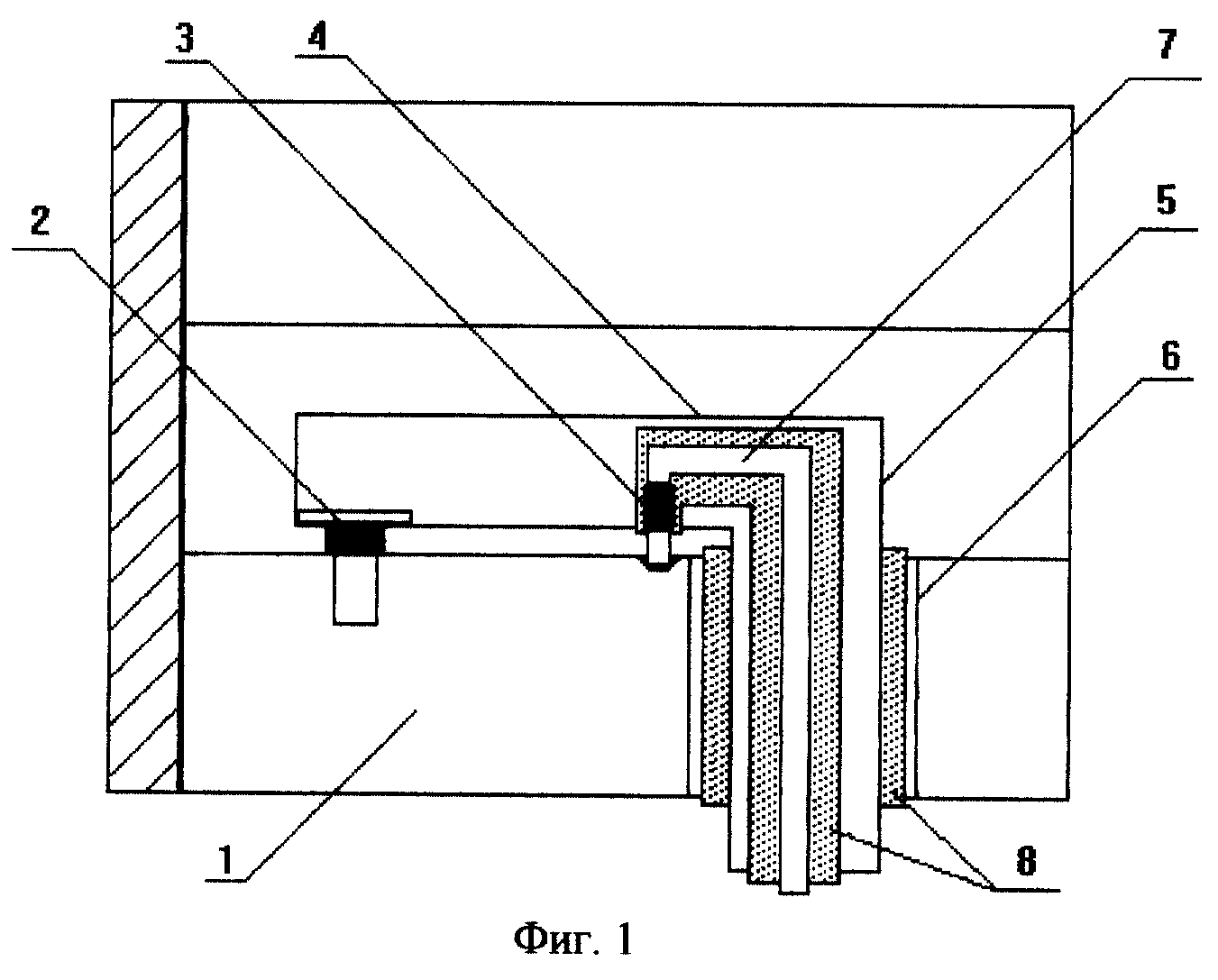

Изобретение относится к радиотехнике, конкретно к диодным генераторам миллиметрового диапазона длин волн. Техническим результатом является упрощение настройки за счет обеспечения широких пределов согласования импедансов диода и волновода, унификация конструкции при генерации гармоник, уменьшение нестабильности частоты за счет повышения добротности резонансной цепи, а также расширение возможностей управления диапазоном перестройки частоты. Генератор содержит установленную в волновод структуру в виде двух отдельных изолированных планарных элементов. Элемент, связанный с генераторным диодом, выполнен в виде Г-образного двуплечего проводника. Первое плечо, шириной менее половины высоты волновода, ориентировано параллельно оси волновода и соединено концом с генераторным диодом. Второе плечо проведено ортогонально в прорезь широкой стенки волновода. Элемент, связанный с варикапом, выполнен в виде П-образного проводника, в разрыв которого включен варикап. П-образный проводник частично перекрывает второе плечо Г-образного проводника. Для дополнительного расширения диапазона перестройки частоты генератора варикап выполнен в виде микросборки из четного числа диодов, соединенных встречно-последовательно по высокой частоте и параллельно по постоянному току. 1 з.п. ф-лы, 4 ил.
|
