Открытое акционерное общество "Центральное конструкторское бюро автоматики" (RU)
Изобретатели:
Новиков Алексей Алексеевич (RU) Шустер Яков Борисович (RU) Негров Дмитрий Анатольевич (RU) Денисова Татьяна Константиновна (RU)
Патентообладатели:
Открытое акционерное общество "Центральное конструкторское бюро автоматики" (RU)
Реферат

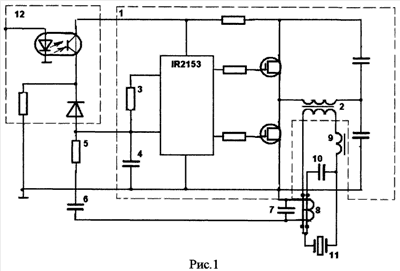

Изобретение относится к области преобразовательной техники и может быть использовано в различных технологических процессах, идущих с использованием ультразвуковых колебаний, формируемых пьезоэлектрическими излучателями. Техническим результатом изобретения является повышение надежности и акустической эффективности работы транзисторного генератора на широкодиапазонную технологическую нагрузку. Транзисторный генератор для резонансных нагрузок содержит полумостовой инвертор на IGBT транзисторах, управляемых включенным по типовой схеме драйвером полумоста с внутренним генератором и внешней времязадающей RC-цепью, выходным трансформатором, оптронным транзистором и трансформатором тока, информационный выход которого подсоединен к конденсатору, который через RC-цепь подключен параллельно конденсатору внешней времязадающей RC-цепи драйвера, трансформатор тока снабжен двумя первичными обмотками, причем основная включена в первую цепь вторичной обмотки выходного трансформатора последовательно с резонансной нагрузкой, а дополнительная через дополнительные конденсатор и высокочастотный дроссель - во вторую цепь вторичной обмотки выходного трансформатора. 1 ил.
