| ГЕНЕРАТОР СИНУСОИДАЛЬНОГО СИГНАЛА К ЭЛЕКТРОМАГНИТНОМУ МНОГОЧАСТОТНОМУ СТРУКТУРОСКОПУ |  |
Номер публикации патента: 2178945 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H03B019/00 G01N027/90 | | Аналоги изобретения: | SU 1118908 А, 19.10.1999. SU 1000896 А, 02.03.1983. SU 1124347 А, 15.11.1984. US 4484296 A, 20.11.1984. DE 4037137A1,25.05.1992. |
| Имя заявителя: | Курский государственный технический университет | | Изобретатели: | Дрейзин В.Э.
Бондарь О.Г.
Филиппский И.А. | | Патентообладатели: | Курский государственный технический университет |
Реферат | |

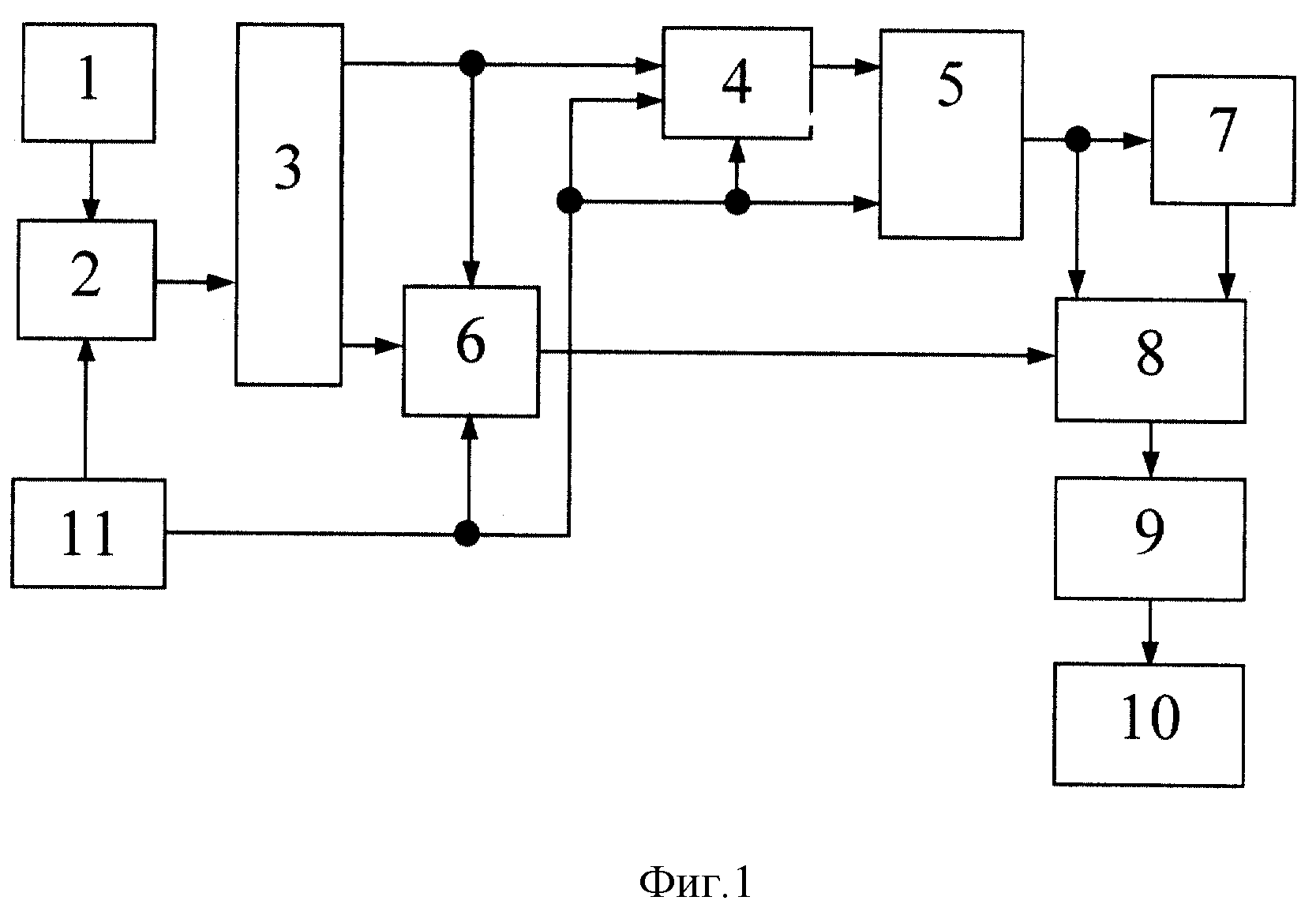

Устройство относится к измерительной технике и может быть использовано совместно с электромагнитными структуроскопами для неразрушающего контроля изделий, в частности, методом вихревых токов. Устройство содержит генератор импульсов, управляемый делитель частоты, счетчик, блок постоянной памяти, цифроаналоговый преобразователь и фильтр низкой частоты. В состав устройства введены два блока коммутаторов, блок инверторов и коммутатор. Первый блок коммутаторов служит для коммутации адресных входов блока постоянной памяти. В каждом из секторов блока постоянной памяти сохранены коды мгновенных значений синусоидального сигнала для половины периода синусоиды. Каждому сектору соответствует свое число точек дискретизации на период синусоидального сигнала. Второй блок коммутаторов, блок инверторов и коммутатор служат для восстановления синусоидального сигнала по половине его полного периода. Указанный способ хранения кодов дискретизации позволяет сделать частоту, на которой работает счетчик, равной частоте дискретизации. Изобретение расширяет частотный диапазон генерируемого сигнала в сторону увеличения максимальной частоты. 2 ил.
|
