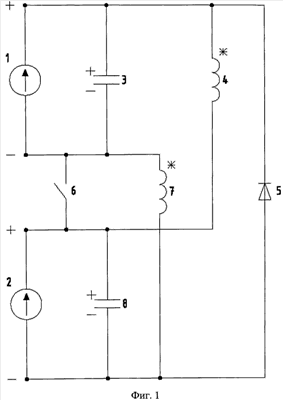

Изобретение относится к области электромеханики и может быть использовано для приведения в движение машин и механизмов в случаях, когда определяющим фактором является надежность электропривода. Технический результат заключается в повышении надежности электропривода путем устранения асимметрии по питанию частей статорной обмотки вентильно-индукторного двигателя. В электроприводе одноключевом источник постоянного напряжения состоит из двух независимых источников (1) и (2) напряжения, при этом плюс источника (1) соединен с плюсом конденсатора (3), с началом части (4) обмотки и катодом диода (5). Минус источника (1) соединен с первым выводом полупроводникового ключа (6), с минусом конденсатора (3) и с началом части (7) обмотки. Плюс источника (2) соединен со вторым выводом полупроводникового ключа (6), с плюсом конденсатора (8) и концом части (4) обмотки. Минус источника (2) соединен с минусом конденсатора (8), концом части (7) обмотки и с анодом диода (5). 1 з.п. ф-лы, 2 ил.
