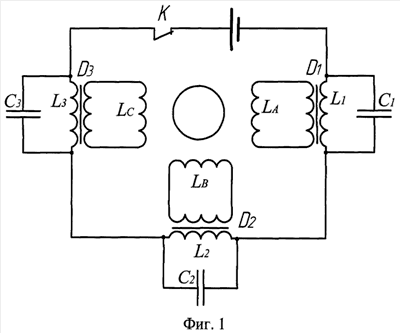

Изобретение относится к области электротехники и может быть использовано в устройствах с батарейным питанием или питанием от сети постоянного тока. Техническим результатом является упрощение схемы подключения асинхронного двигателя к источнику питания. Указанный технический результат достигают тем, что схема подключения многофазного асинхронного двигателя к источнику постоянного тока содержит параллельные резонансные LC-контуры по числу обмоток двигателя. Каждый контур образован конденсатором и первичной обмоткой двухобмоточного дросселя, ко вторичной обмотке которого, индуктивно связанной с первой, подключена соответствующая обмотка, двигателя. Первичные обмотки дросселей контуров последовательно подключены к источнику постоянного тока через управляемый ключ, размыкающий цепь с заданной периодичностью. Каждый резонансный контур с включенной в него обмоткой двигателя настроен на собственную резонансную частоту. Значение резонансной частоты от контура к контуру вдоль цепи изменяется последовательно. 2 ил.
