RU 2193814 C1, 27.11.2002. RU 2390091 С1, 20.05.2010. RU 2392732 C1, 20.06.2010. GB 2447511 А, 17.09.2008. US 7276877 B2, 02.17.2007. DE 4115338 A1, 12.11.1998. EP 1492224 A1, 29.12.2004. WO 2009154491 A1, 23.12.2009.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Национальный исследовательский Томский политехнический университет" (RU)
Изобретатели:
Афанасьев Кирилл Сергеевич (RU) Глазырина Татьяна Анатольевна (RU) Глазырин Александр Савельевич (RU) Козлова Людмила Евгеньевна (RU) Тимошкин Вадим Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Национальный исследовательский Томский политехнический университет" (RU)
Реферат

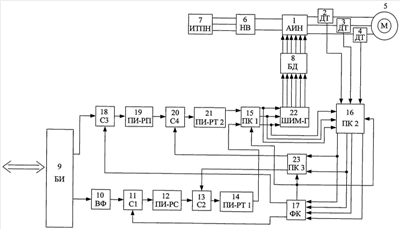

Изобретение относится к электротехнике и может быть использовано для управления асинхронными двигателями. Техническим результатом является повышение надежности управления асинхронным двигателем. Устройство управления асинхронным двигателем содержит блок драйверов, автономный инвертор напряжения, силовые выходы которого через датчики токов подключены к статорным обмоткам асинхронного двигателя. Силовые входы автономного инвертора напряжения соединены с выходами неуправляемого выпрямителя, входы которого подключены к источнику трехфазного переменного напряжения. Управляющие входы инвертора через блок драйверов соединены с выходами ШИМ-генератора. Блок интерфейса последовательно соединен с входным фильтром, первым сумматором, ПИ-регулятором скорости, вторым сумматором, первым ПИ-регулятором тока, первым и вторым преобразователями координат, фильтром Калмана, третьим сумматором, ПИ-регулятором потокосцепления четвертым сумматором, вторым ПИ-регулятором тока, первым преобразователем координат, ШИМ-генератором. Блок интерфейса подключен к третьему сумматору. Фильтр Калмана соединен с первым сумматором, первым, вторым и третьим преобразователями координат. Выходы датчиков токов соединены с входами второго преобразователя координат, выходы которого подключены к третьему преобразователю координат, который соединен с четвертым и вторым сумматором, а блок интерфейса связан с персональным компьютером. 1 ил.
