RU 2209502 С2, 27.07.2003. RU 2158472 С2, 27.10.2000. US 2004008005 A1, 15.01.2004. US 2005248361 A1, 10.11.2005. DE 10359600 A1, 29.07.2004. JP 200223898 A, 23.08.2002. JP 2003250300 A, 05.09.2003. EP 0746068 A2, 04.12.1996.
Имя заявителя:
МИЦУБИСИ ЭЛЕКТРИК КОРПОРЭЙШН (JP)
Изобретатели:
КИТАНАКА Хидетоси (JP)
Патентообладатели:
МИЦУБИСИ ЭЛЕКТРИК КОРПОРЭЙШН (JP)
Реферат

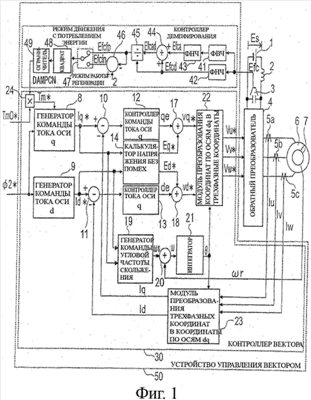

Изобретение относится к области электротехники и может быть использовано в промышленности и на электрофицированных железных дорогах для управления вектором электродвигателя переменного тока с использованием обратного преобразователя. Техническим результатом является упрощение работы системы управления для подавления электрических колебаний в цепи LC-фильтра. Устройство управления вектором для электродвигателя переменного тока содержит контроллер демпфирования, который автоматически вычисляет оптимальную рабочую величину демпфирования и не требует установки какого-либо коэффициента усиления. Устройство управления вектором содержит контроллер (30) вектора для управления вектором электродвигателя (6) переменного тока в соответствии с командой тока или командой крутящего момента и контроллер (40) демпфирования для расчета рабочей величины демпфирования для подавления изменений напряжения Efc конденсатора. Контроллер (40) демпфирования рассчитывает степень изменения напряжения Efc конденсатора, оперирует командой тока или командой крутящего момента контроллера (30) вектора на основе рабочей величины демпфирования, соответствующей указанной степени изменения, и управляет обратным преобразователем (4) таким образом, чтобы ток, протекающий через обратный преобразователь, изменялся так, чтобы он подавлял изменение, вызываемое изменением напряжения Efc конденсатора. 4 з.п. ф-лы, 11 ил.
