RU 2256272 C1, 10.07.2005. RU 2072622 С1, 27.01.1997. SU 828357 А1, 07.05.1981. SU 386473 А1, 14.06.1973. US 100206658 B1, 12.10.1999. EP 1959555 А1, 20.08.2008. EP 1191207 В1, 25.11.2009. WO 200809117 А1, 14.08.2008. KR 100206658 B1, 01.07.1999.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Волжская государственная академия водного транспорта" (ФГОУ ВПО ВГАВТ) (RU)
Изобретатели:
Сугаков Валерий Геннадьевич (RU) Хватов Олег Станиславович (RU) Волошко Виталий Сергеевич (RU) Малышев Юрий Сергеевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Волжская государственная академия водного транспорта" (ФГОУ ВПО ВГАВТ) (RU)
Реферат

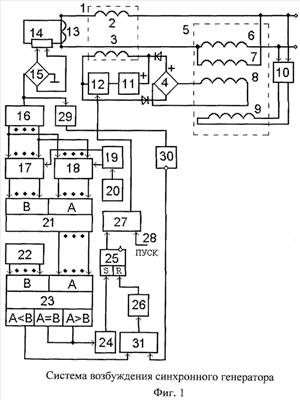

Изобретение относится к области электротехники и может быть использовано в электрических машинах для регулирования возбуждения синхронных генераторов, применяемых в автономных источниках электрической энергии. Технический результат - расширение функциональных возможностей. Система возбуждения содержит синхронный генератор (1), обмотки якоря (2) и индуктора (3), первый выпрямитель (4), суммирующий трансформатор (5) с первичной токовой (6) обмоткой и первичной обмоткой напряжения (7), вторичной (8) и управления (9) обмотками, корректор напряжения (10), внешний источник постоянного тока (11), электронный ключ (12), трансформатор тока (13) с шунтом (14) и вторым выпрямителем (15), аналого-цифровой преобразователь (16), первый (17) и второй (18) регистры памяти, распределитель импульсов (19), генератор импульсов (20) стабильной частоты, вычитатель (21), задающий регистр (22), числовой компаратор (23), первый дифференциатор (24), RS-триггер (25), второй дифференциатор (26), логический элемент ИЛИ (27), шину ПУСК (28), формирователь-ограничитель (29), инвертор (30) и логический элемент И (31). Система возбуждения обеспечивает пуск соизмеримых по мощности с генератором асинхронных двигателей с короткозамкнутым ротором. 1 ил.
