УСТРОЙСТВО УПРАВЛЕНИЯ ВЫХОДНЫМ СИГНАЛОМ ГЕНЕРАТОРА

Номер публикации патента: 2459344

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2010139121/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02P009/14   H02P009/26   H02P009/30   H02K019/36
Аналоги изобретения: RU 2113048 C1, 10.06.1998. SU 1032552 A1, 30.07.1983. SU 1078545 A1, 07.03.1984. US 20080042626 A1, 21.02.2005. US 7569942 A1, 04.08.2009. JP 8140400 A, 31.05.1996. JP 7245995 A, 19.09.1995. EP 0373670 A2, 20.06.1990.

Имя заявителя: ХОНДА МОТОР КО., ЛТД. (JP)
Изобретатели: НАКАДА Иасухиро (JP)
МАЕДАКО Минору (JP)
КАМИМУРА Кенджи (JP)
Патентообладатели: ХОНДА МОТОР КО., ЛТД. (JP)
Приоритетные данные: 24.09.2009 JP 2009-219613

Реферат

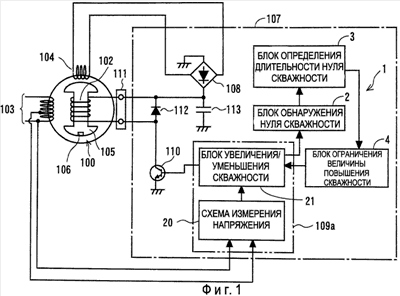

Изобретение относится к области электротехники и может быть использовано в устройстве управления выходным напряжением электрогенератора со средством стабилизации выходного напряжения, учитывающим воздействие повышения намагниченности при подключении фазоопережающей нагрузки. Техническим результатом является обеспечение стабилизации выходного напряжения при подсоединении к электрогенератору фазоопережающей нагрузки. Устройство управления выходным сигналом включает электрогенератор (100), который содержит генераторную обмотку (103), обмотку возбуждения (104) и намагничивающую обмотку (102). Для сведения выходного напряжения генераторной обмотки (103) к заданной величине намагничивающий ток изменяется увеличением/уменьшением скважности пропускания тока переключающего элемента (ПО), подсоединенного к намагничивающей обмотке (102). Когда блоком определения нуля скважности (2) и блоком определения длительности нуля скважности (3) будет определено, что выходная скважность с нулевым значением длится заранее заданное время, то блок ограничения величины повышения скважности (4) ограничивает верхнее предельное значение скважности заданным предельным значением при увеличении намагничивающего тока. Вместо определения нулевого значения скважности может использоваться блок ограничения скважности (21а) для ограничения скважности максимальным значением, определяемым по напряжению сглаживающего конденсатора (113). 2 н. и 1 з.п. ф-лы, 10 ил.
