Федеральное государственное образовательное учреждение высшего профессионального образования "Кубанский государственный аграрный университет" (RU)
Изобретатели:
Богатырев Николай Иванович (RU) Баракин Николай Сергеевич (RU) Попов Андрей Юрьевич (RU) Григораш Алина Олеговна (RU) Вронский Алексей Викторович (RU) Нетребко Даниил Сергеевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Кубанский государственный аграрный университет" (RU)
Реферат

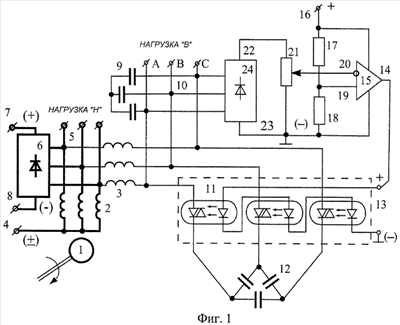

Предлагаемое устройство относится к электротехнике и может быть использовано для регулирования и стабилизации напряжения автономных многофункциональных асинхронных генераторов, применяемых в полевых условиях в качестве источника тока на два уровня напряжения для газопоршневых электростанций, ВЭУ и мини ГЭС, а также для питания потребителей постоянного тока на два уровня напряжения. Технический результат - повышение стабильности - достигается за счет того, что генератор содержит низковольтную обмотку статора, которая с одной стороны соединена в «звезду» с выводом нулевой точки, а с другой стороны имеет первые выходные выводы для низковольтной нагрузки, к которым присоединен дополнительный силовой выпрямитель с выводами постоянно тока «плюс» и «минус» и высоковольтная обмотка, к фазам которой подключены батарея не коммутируемых конденсаторов, вторые выходные выводы для высоковольтной нагрузки, а трехфазный электронный ключ выполнен в виде оптоэлектронного трехфазного реле переменного тока с контролем фазы коммутируемого напряжения через «ноль», соединенный выходами с батарей коммутируемых конденсаторов, а оптронным входом с выходом компаратора имеющего источник опорного напряжения с последовательно включенными двумя дополнительными сопротивлениями, к общей точке этих сопротивлений соединен прямой вход компаратора, а инверсный его вход соединен через дополнительный потенциометр с выходными выводами выпрямителя обратной связи, соединенного входом со вторыми выходными выводами для высоковольтной нагрузки. 1 ил.
