RU 2282301 С2, 27.03.2006. RU 2002127884 A, 20.05.2004. US 5258700 A, 02.11.1993. DE 321445535 A1, 27.06.1985. JP 8079908 A, 20.03.1996. JP 2002153096 A, 24.05.2002.
Имя заявителя:
ХОНДА МОТОР КО., ЛТД. (JP)
Изобретатели:
ХАШИМОТО Сёдзи (JP) МУРОНОИ Кадзуфуми (JP)
Патентообладатели:
ХОНДА МОТОР КО., ЛТД. (JP)
Приоритетные данные:
25.07.2008 JP JP2008-191781
Реферат

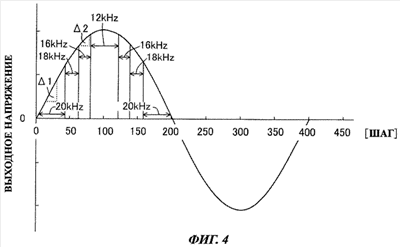

Изобретение относится к области электротехники и может быть использовано в инверторном генераторе, оснащенном блоком генератора с приводом от двигателя внутреннего сгорания, в котором цикл ШИМ-управления варьируется. Техническим результатом является устранение линейных искажения и снижение эксплуатационных характеристик. В инверторном генераторе, включающем блок электромашинного генератора, содержащем блок генератора; конвертер (20), преобразующий генерируемый переменный ток в постоянный; инвертор, преобразующий постоянный ток в переменный, снабженный ключевыми элементами для питания электрической нагрузки; управляющее устройство инвертора, которое управляет ключевыми элементами с помощью ШИМ-сигнала, генерируемого с использованием опорного синусоидального сигнала, имеющего форму волны требуемого выходного напряжения, а также несущего сигнала, в каждом цикле (шаге) управления, определяемом несущей частотой, и формирует переменный ток заданной частоты, управляющее устройство инвертора изменяет несущую частоту в соответствии с наклоном (обозначенным, например, 1, 2) опорного синусоидального сигнала, в частности, уменьшает несущую частоту с уменьшением наклона опорного синусоидального сигнала. 2 н. и 4 з.п. ф-лы, 6 ил.
