RU 2211519 C2, 27.08.2003. RU 2158470 C2, 27.10.2000. RU 2315420 C1, 20.01.2008. SU 1261055 A1, 30.09.1986. US 4105963 A, 08.08.1978. JP 2001-095196 A, 06.04.2001. DD 237406 A1, 09.07.1986.
Имя заявителя:
Общество с ограниченной ответственностью "НИЭЛЬ" (RU)
Изобретатели:
Джендубаев Абрек-Заур Рауфович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "НИЭЛЬ" (RU)
Реферат

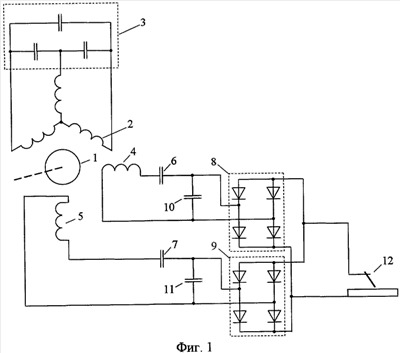

Изобретение относится к двухфазному асинхронному сварочному генератору и может быть использовано в устройствах для ручной дуговой электросварки. Асинхронный сварочный генератор имеет две обмотки на статоре. Трехфазная обмотка возбуждения (2) имеет клеммы для подключения конденсаторов возбуждения (3). Рабочая обмотка (4) является двухфазной. В цепь каждой из фаз (4 и 5) этой обмотки, сдвинутых на 90 градусов, последовательно включены компаундирующие конденсаторы (6 и 7) и однофазный мостовой выпрямитель (8, 9), зашунтированный шунтирующими конденсаторами (10, 11). Выводы выпрямителей (8, 9) соединены параллельно и к ним подключен сварочный электрод (12). Технический результат заключается в увеличении сварочного тока за счет более эффективного использования серийных конденсаторов, предназначенных для компаундирования генератора. 3 ил.
