RU 2145767 C1, 20.02.2000. SU 477512 A1, 15.07.1975. GB 2142491 A, 16.01.1985. US 2003094929 A1, 22.05.2003. WO 02060034 A2, 01.08.2002.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования Кубанский государственный аграрный университет (RU)
Изобретатели:
Богатырев Николай Иванович (RU) Баракин Николай Сергеевич (RU) Вронский Алексей Викторович (RU) Григораш Алина Олеговна (RU) Потешин Михаил Игоревич (RU) Степура Юрий Петрович (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования Кубанский государственный аграрный университет (RU)
Реферат

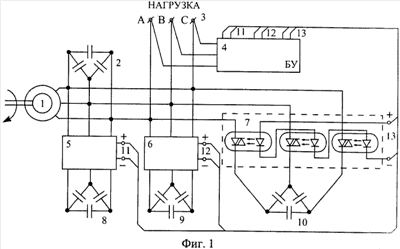

Изобретение относится к области электротехники и может быть использовано в автономных асинхронных генераторах, применяемых в полевых условиях. Техническим результатом является компенсация высших гармонических составляющих и повышение стабильности выходного напряжения. Устройство для регулирования и стабилизации напряжения автономного асинхронного генератора содержит дополнительные трехфазные электронные ключи в виде оптоэлектронных трехфазных реле переменного тока с контролем фазы коммутируемого напряжения через «ноль», соединенные с фазными выходными контактами статора и с батареями коммутируемых конденсаторов. Оптронные входы трехфазных электронных ключей соединены с выходом блока управления. Блок управления содержит трехфазный выпрямитель, конденсатор фильтра, переменный резистор, компараторы, источник опорного напряжения и дешифратор. Трехфазный выпрямитель входом соединен с фазными выходными контактами статора, а выходом - с конденсатором фильтра и переменным резистором, который соединен с неинвертирующими входами компараторов напряжения. Инвертирующие входы компараторов через делитель напряжения соединены с источником опорного напряжения. Выходы компараторов напряжения через дешифратор соединены с оптронными входами трехфазных электронных ключей. 2 ил.
