RU 2262182 C1, 10.10.2005. SU 469200 A, 22.07.1975. GB 1386854 A, 12.03.1975.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования Кубанский государственный аграрный университет (RU)
Изобретатели:
Богатырев Николай Иванович (RU) Екименко Петр Петрович (RU) Степура Юрий Петрович (RU) Вронский Алексей Викторович (RU) Григораш Алина Олеговна (RU) Потешин Михаил Игоревич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования Кубанский государственный аграрный университет (RU)
Реферат

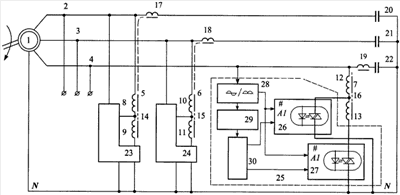

Устройство относится к электротехнике и может быть использовано для стабилизации напряжения асинхронных генераторов, применяемых в автономных источниках, ветроэнергетических установках, малых гидроэлектростанциях. Новизна технического решения обусловлена тем, что дополнительно введены три дискретных регулятора возбуждения, каждый со схемой управления и электронными ключами в виде оптоэлектронных однофазных реле переменного тока с контролем фазы коммутируемого напряжения через «ноль», например 5П19.10ТМ, а первичные обмотки каждого однофазного трансформатора имеют, как минимум, одну отпайку, причем первые выводы первичных обмоток и первые выводы вторичных обмоток этих трансформаторов соединены с выводами асинхронного генератора, вторые выводы вторичных обмоток соединены с конденсаторами возбуждения, вторые выводы первичных обмоток и их отпайки через электронные ключи соединены с нулевым выводом асинхронного генератора и с нулевым выводом конденсаторов возбуждения, схема управления дискретных регуляторов состоит из последовательно соединенных выпрямителя для измерения амплитуды напряжения сети и контроля перехода синусоиды через ноль, компаратора напряжения и логического компаратора, причем входы оптоэлектронных однофазных реле соединены с выходом выпрямителя и логического компаратора. Технический результат - упрощение схемы управления и повышение качества выходного напряжения. 1 ил.
