RU 2262182 C1, 10.10.2005. SU 469200 A, 22.07.1975. GB 1386854 A, 12.03.1975.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Кубанский государственный аграрный университет" (RU)
Изобретатели:
Григораш Олег Владимирович (RU) Хамула Александр Александрович (RU) Олешко Александр Сергеевич (RU) Столбчатый Дмитрий Александрович (RU) Григораш Алина Олеговна (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Кубанский государственный аграрный университет" (RU)
Реферат

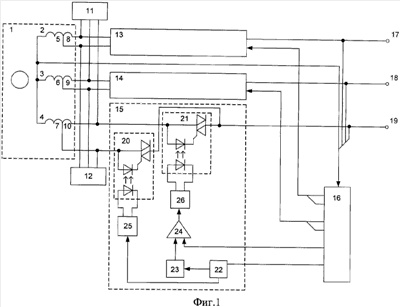

Изобретение относится к электротехнике и предназначено для регулирования напряжения переменного тока бесконтактных асинхронных генераторов и синхронных генераторов с постоянными магнитами автономных систем электроснабжения. Техническим результатом предлагаемого изобретения является обеспечение стабилизации напряжения в несимметричных режимах работы и повышение его быстродействия. Устройство для стабилизации напряжения бесконтактных генераторов переменного тока содержит генератор электроэнергии (1), каждая из статорных обмоток содержит по три ответвления (2, 3, 4), начало обмоток (5, 6, 7), средние выводы и (8, 9, 10) концы обмоток, причем начала обмоток объединены и соединены с первым входом блока питания 16, средние выводы (5, 6, 7) и концы обмоток (8, 9, 10) через блоки стабилизации напряжения (13, 14 и 15) соединены с выводами (17, 18 и 19) для подключения нагрузки генераторов, к концам обмоток (8, 9) и (10) подключены первый и второй трехфазные блоки конденсаторов возбуждения (11, 12), соединенных по схеме «треугольник», выходы блока питания (16) соединены с блоками стабилизации напряжения (13, 14 и 15), каждый из которых содержит первый и второй оптосимисторы (20 и 21) соответственно, нуль-орган (22), генератор пилообразного напряжения (23), компаратор (24), первый и второй формирователи импульсов (25 и 26) соответственно. 2 ил.
