RU 2262182 C1, 10.10.2005. SU 469200 A, 22.07.1975. GB 1386854 A, 12.03.1975.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Кубанский государственный аграрный университет" (RU)
Изобретатели:
Григораш Олег Владимирович (RU) Хамула Александр Александрович (RU) Пыдык Андрей Николаевич (RU) Алейников Роман Сергеевич (RU) Денисенко Евгений Александрович (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Кубанский государственный аграрный университет" (RU)
Реферат

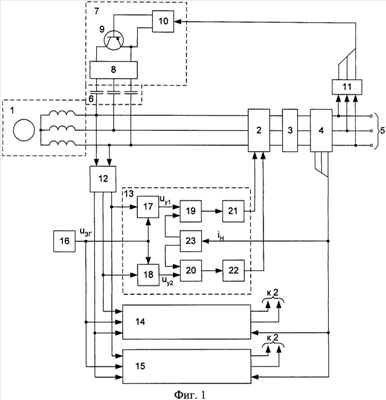

Изобретение относится к электротехнике, а именно к стабилизаторам частоты и напряжения автономных бесконтактных генераторов переменного тока, и предназначается для использования в системах электроснабжения для стабилизации трехфазного напряжения источника энергии переменного тока. Техническим результатом является повышение надежности работы устройства стабилизации частоты и напряжения автономных бесконтактных генераторов. Устройство для стабилизации частоты и напряжения автономных бесконтактных генераторов содержит бесконтактный генератор (1), последовательно соединенные непосредственный преобразователь частоты (2), выходной фильтр (3), блок трансформаторов тока (4), выходные выводы (5), выход генератора соединен также с конденсаторами возбуждения (6), которые соединены с блоком стабилизации напряжения (7), содержащим выпрямитель (8), силовой транзистор (9), систему управления (10), вход которой соединен с выходными выводами (5) преобразователя через трансформаторно-выпрямительный блок (11); блок косинусной синхронизации (12) соединен с выходом генератора (1) и с блоками формирования управляющих сигналов (13, 14 и 15), с которыми соединен также задающий генератор частоты (16); каждый блок формирования управляющих сигналов (13, 14, 15) содержит первый и второй компараторы (17 и 18), первый и второй логические элементы И (19, 20), первый и второй распределители импульсов (21, 22), датчик тока (23). 2 ил.
