ПОЛУПРОВОДНИКОВЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ ДЛЯ ЭЛЕКТРИЧЕСКОГО ГЕНЕРАТОРА

Номер публикации патента: 2181228

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99108287/09		Получить полное описание патента

Реферат

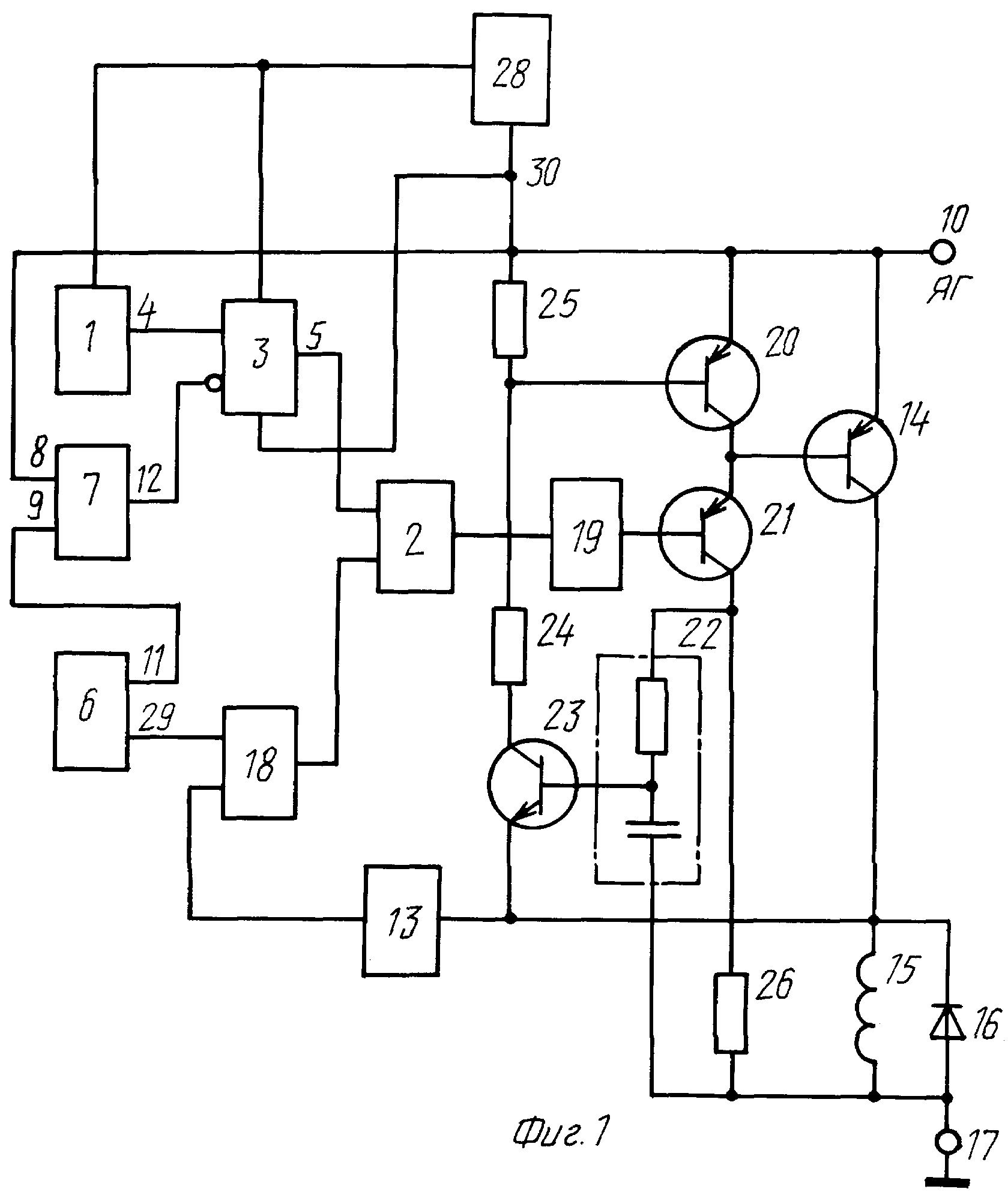

Изобретение относится к электротехнике и может быть использовано для стабилизации и регулирования напряжения электрических генераторов, преимущественно для генераторных установок автономных систем энергоснабжения. В полупроводниковый регулятор напряжения для электрического генератора дополнительно введены первый и второй транзисторы того же типа проводимости, что и силовой транзистор, RC-цепь задержки, третий транзистор другой проводимости, коллектор которого через первый резистор подключен к базе первого транзистора, база-эмиттерный переход которого зашунтирован вторым резистором, а коллектор соединен с базой силового транзистора и эмиттером второго транзистора, коллектор которого через третий резистор подключен к общей шине питания, а через RC-цепь задержки - к базе третьего транзистора, эмиттер которого подключен к коллектору силового транзистора и через цепь положительной обратной связи соединен с первым входом элемента ИЛИ, второй вход которого подключен к второму выходу генератора пилообразного напряжения, на котором формируется импульсное напряжение прямоугольной формы, а выход соединен с вторым входом элемента И, выход которого через промежуточный усилитель соединен с базой второго транзистора, при этом эмиттер силового транзистора и эмиттер первого транзистора соединены и подключены к шине питания, например к якорной цепи электрического генератора. В результате повышается надежность и улучшается качество электроэнергии генераторных установок автономных систем энергоснабжения. 1 з.п.ф-лы, 3 ил.
