ШАГОВЫЙ ДВИГАТЕЛЬ

Номер публикации патента: 2443047

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010146529/07
   Сделать заказПолучить полное описание патента

Редакция МПК: 6
Основные коды МПК: H02K037/00   H02K017/04   H02P008/42
Аналоги изобретения: RU 2357350 С1, 27.05.2009. RU 2357349 С1, 27.05.2009. RU 2358373 С1, 10.06.2009. RU 2393617 С1, 27.06.2010. RU 2301488 С1, 20.06.2007. RU 2172548 А1, 20.08.2001. SU 1617533 А1, 30.12.1990. SU 930511 А, 25.05.1982. SU 1820475 А1, 07.06.1993. SU 917295 А, 30.03.1982. SU 120863 А, 21.08.1959. SU 164344 А, 28.08.1964. US 3975654 А, 17.04.1976. US 3506859 А, 14.04.1970.

Имя заявителя: Соломин Владимир Александрович (RU),
Замшина Лариса Леонидовна (RU),
Соломин Андрей Владимирович (RU),
Матвеева Анна Владимировна (RU)
Изобретатели: Соломин Владимир Александрович (RU)
Замшина Лариса Леонидовна (RU)
Соломин Андрей Владимирович (RU)
Матвеева Анна Владимировна (RU)
Патентообладатели: Соломин Владимир Александрович (RU)
Замшина Лариса Леонидовна (RU)
Соломин Андрей Владимирович (RU)
Матвеева Анна Владимировна (RU)

Реферат

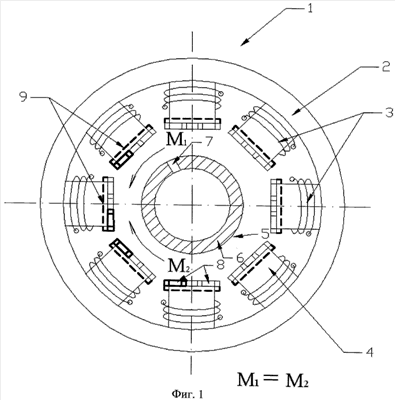

Изобретение относится к электротехнике, к дискретным электроприводам. Технический результат состоит в стабилизации ротора в осевом (поперечном) направлении. Шаговый двигатель (1) содержит статор (2) с обмоткой, состоящей из отдельных катушек (3), расположенных на его зубцах (4). Ротор (5) содержит электропроводящую часть (6), выполненную в виде цилиндра, имеющего диаметральную прорезь (7) по всей активной длине ротора, и заполненную изолирующим веществом. В верхних частях зубцов (4) статора (2) расположены по два витка (8), выводы которых соединены, например, с контактами герконовых реле, катушки которых соединены с коммутирующим устройством. Центральные части зубцов экранированы короткозамкнутыми витками (9), размещенными перпендикулярно двум виткам и расположенными в верхних частях зубцов статора. Для начала шага ротора коммутирующее устройство размыкает виток, экранирующий левую часть последнего зубца первоначального ряда, а для завершения шага размыкает виток на первом зубце ряда, размыкает виток, экранирующий левую часть третьего зубца первоначального ряда, и замыкает виток, экранирующий правую его часть, при этом замыкается виток, экранирующий левую часть зубца, следующего за последним зубцом первоначального ряда. 6 ил.
