Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Изобретатели:
Доманов Виктор Иванович (RU) Доманов Андрей Викторович (RU) Муллин Игорь Юрьевич (RU) Карпухин Константин Евгеньевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Реферат

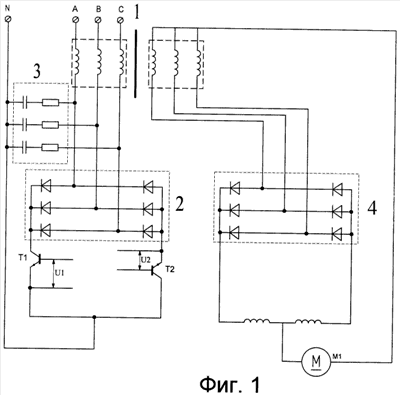

Изобретение относится к электротехнике, к электроприводу с двигателем постоянного тока и может быть использовано для плавного пуска, реверса. Техническим результатом предлагаемого устройства является снижение напряжения на ключах и коммутационных перенапряжений, возникающих в процессе работы, кроме этого обеспечивается возможность реализации режима реверса. Устройство состоит из трехфазного выпрямительного моста, к которому подключены концы первичной обмотки трансформатора, выполняющие соединение «звезда». Полярные выходы трехфазного выпрямительного моста через транзисторы подключены к нулевому проводу питающего напряжения. Точки подключения обмоток трансформатора к трехфазному выпрямительному мосту подключены также к нулевому проводу через RC-цепи. Вторичная обмотка соединена звездой, трехфазное напряжение с нее поступает на диодный мост, полярные выходы которого через дроссели соединены между собой и подключены к якорной обмотке двигателя, другим концом обмотка соединена с нулевой точкой вторичной обмотки трансформатора. 2 ил.
