SU 1614966 A1, 23.12.1990. SU 1636957 A1, 23.03.1991. SU 1374330 A1, 15.02.1988. SU 1403320 A1, 15.06.1988. DE 4235138 A1, 21.04.1994.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Курский государственный технический университет (RU)
Изобретатели:
Яночкина Ольга Олеговна (RU) Чернецкая Ирина Евгеньевна (RU) Жусубалиев Жаныбай Турсунбаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Курский государственный технический университет (RU)
Реферат

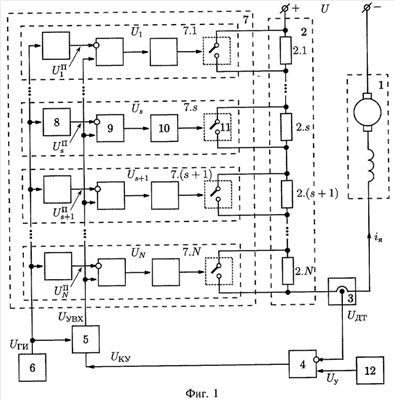

Изобретение относится к электротехнике, предназначено для автоматического регулирования тока электродвигателей постоянного тока и может быть использовано в электроприводах переменного тока, построенных на базе асинхронных электродвигателей. Техническим результатом является снижение пульсаций тока якоря, повышение точности регулирования и функциональной надежности системы за счет использования многозонной модуляции для импульсного регулирования тока электродвигателя. Для этого устройство содержит электродвигатель постоянного тока, блок пусковых резисторов, содержащий N регулируемых ступеней, датчик тока, усилитель сигнала рассогласования, устройство выборки-хранения, генератор импульсов, задатчик опорного напряжения и блок управления, выполненный по многозонному принципу, число зон которого равно количеству регулируемых ступеней блока пусковых резисторов, каждая зона блока управления снабжена формирователем пилообразного напряжения, компаратором, усилителем импульсов, полупроводниковым ключом. 3 ил.
