RU 2282295 C2, 20.08.2006. RU 2001127970 A, 27.06.2003. SU 1674306 A1, 30.08.1991. GB 2167582 A, 29.05.1986. US 4129809 A, 12.12.1978. JP 54082057 A, 29.06.1979. EP 022792 A, 08.07.1987. WO 8303930 A, 10.11.1983.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Петербургский государственный университет путей сообщения" (RU)
Изобретатели:
Мазнев Александр Сергеевич (RU) Евстафьев Андрей Михайлович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Петербургский государственный университет путей сообщения" (RU)
Реферат

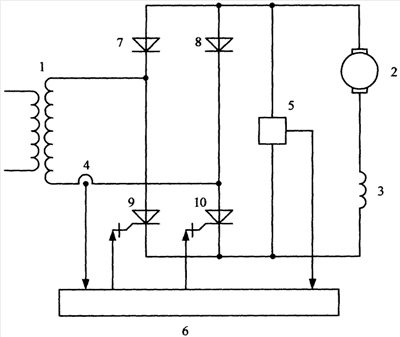

Изобретение относится к области электротехники и может быть использовано на электроподвижном составе переменного тока. Технический результат заключается в повышении коэффициента мощности во всем диапазоне регулирования и надежности. В каждом полупериоде первый (7) или второй (8) диоды переходят в проводящее состояние, при этом второй (10) или первый (9) тиристор также переходит в проводящее состояние, так как блок управления (6) подает управляющий импульс на электрод управления тиристора. При переходе напряжения через «нуль» датчик напряжения (5) вырабатывает сигнал, по которому первый таймер, входящий в блок управления (6), обнуляется, а во второй таймер блока управления (6) записывается константа. При переходе тока через «нуль» датчик тока (4) вырабатывает сигнал, по которому содержимое первого таймера блока управления (6) фиксируется, при этом число, записанное в этом таймере, пропорционально тактовой частоте блока управления (6) и углу сдвига фазы тока. Второй таймер блока управления (6), в который записана константа в начале полупериода, продолжает счет на вычитание до тех пор, пока его содержимое не станет равно содержимому первого таймера блока управления (6). При равенстве значений первого и второго таймеров блок управления (6) вырабатывает импульс управления на выключение первого (9) или второго (10) тиристора. 1 ил.
