JP 2002191188 А, 05.07.2002. JP 2000102300 A, 07.04.2000. WO 03015256 A, 20.02.2003. US 5194794 A, 16.03.1993. US 7235939 B2, 26.06.2007. RU 2249904 C2, 10.04.2005. SU 974545 A, 15.11.1982.

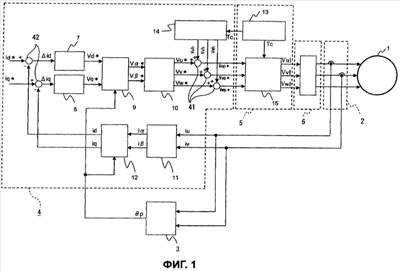

Изобретение относится к электротехнике, к контроллеру для управления вращением асинхронными, синхронными машинами и т.д. Технический результат состоит в обеспечении возможности получения информации о положении ротора без использования датчика его положения. Устройство содержит средство (2) детектирования токов вращающейся электрической машины, сформированных во вращающейся электрической машине (1), средство (3) оценки положения для выдачи оцененного положения р в соответствии с токами вращающейся электрической машины; средство (4) управления для выдачи команд напряжения в соответствии с оцененным положением р; средство (5) широтно-импульсной модуляции для выдачи логических сигналов, которые подвергнуты широтно-импульсной модуляции, в соответствии с командами напряжения и с циклом переключения, используемым для управления широтно-импульсной модуляцией; и средство (6) приложения напряжения переменного тока для приведения в действие вращающейся электрической машины в соответствии с логическими сигналами. Команды напряжения, выдаваемые средством (4) управления, получаются наложением на напряжения основных гармоник для приведения в действие вращающейся электрической машины, напряжений детектирования положения, каждое из которых имеет цикл, равный m-кратному значению цикла переключения, и которые отличны по фазе между соответственных фаз. 3 н. и 6 з.п. ф-лы, 25 ил.
