RU 2188743 C1, 20.05.2002. RU 2207700 C2, 23.01.2003. RU 2262181 C2, 10.10.2006. GB 2377509 A, 16.01.2003. US 6005364 A, 21.12.1999. DE 10133710 B4, 23.11.2003. EP 1944860 A1, 16.07.2008. WO 2005008890 A1, 27.01.2005.
Имя заявителя:
Кочанов Юрий Иванович (RU), Зеленин Дмитрий Вадимович (RU)
Изобретатели:
Ионов Алексей Александрович (RU) Зеленин Дмитрий Вадимович (RU) Козаченко Владимир Филиппович (RU) Алямкин Дмитрий Иванович (RU) Лашкевич Максим Михайлович (RU)
Патентообладатели:
Кочанов Юрий Иванович (RU) Зеленин Дмитрий Вадимович (RU)
Реферат

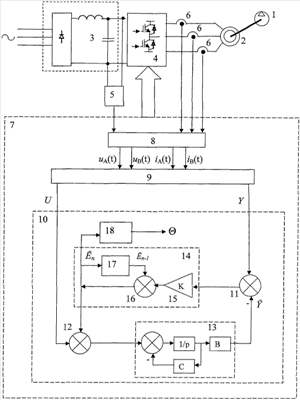

Изобретение относится к области электротехники и может быть использовано для векторного управления вентильным электроприводом. Техническим результатом является реализация бездатчикового векторного управления в расширенном диапазоне скоростей вращения и повышение КПД. Способ бездатчиковой оценки углового положения ротора многофазного электродвигателя заключается в том, что измеряют значения токов и напряжений, по меньшей мере, двух фаз статорной обмотки электродвигателя, преобразуют измеренные значения в текущие параметры вращающихся векторов Y тока и U напряжения статора и подвергают их цифровой обработке, на каждом шаге которой вычисляют оценку вектора Y как выходное значение цифровой модели статорной обмотки, полученное при входном значении, равном разности вектора U и вектора оценки ЭДС статора, вычисленного по формуле: где k - коэффициент обратной связи, - выходной вектор цифрового синусно-косинусного фильтра Калмана, полученный при входном векторе, вычисленном по указанной формуле на предыдущем шаге цифровой обработки, и затем определяют аргумент вектора и соответствующую этому аргументу оценку углового положения ротора. 1 ил.
