RU 74530 U1, 27.06.2008. RU 2223183 С2, 20.02.2004. SU 1823119 А1, 23.06.1993. US 2006006828 A1, 12.01.2006. US 2004245951 A1, 09.12.2004. JP 8308003 A, 22.11.1996. ЕР 1484832 А8, 02.12.2004.
Имя заявителя:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "АГРЕГАТНОЕ КОНСТРУКТОРСКОЕ БЮРО "ЯКОРЬ" (RU), Лаптев Николай Николаевич (RU)
Изобретатели:
Лаптев Николай Николаевич (RU)
Патентообладатели:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "АГРЕГАТНОЕ КОНСТРУКТОРСКОЕ БЮРО "ЯКОРЬ" (RU) Лаптев Николай Николаевич (RU)
Реферат

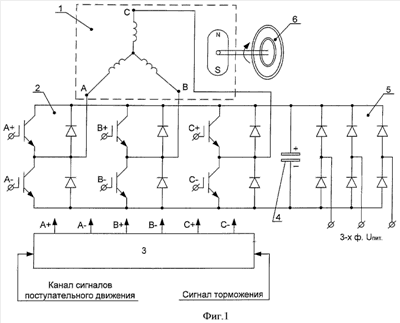

Изобретение относится к области электротехники, в частности к электромашиностроению, и может быть использовано при изготовлении транспортных средств, станков или устройств бытовой техники. Техническим результатом является улучшение масса-габаритных показателей путем упрощения конструкции. В способе управления электроприводом с электродвигателем (1) на постоянных магнитах, мостовым инвертором (2) переменного тока, емкостным накопителем (4), источником электропитания (5) и нагрузкой (6) в режиме движения и режиме торможения блок управления (3) инвертором (2) формирует сигналы, изменяющиеся в соответствии с законами движения или торможения с помощью высокочастотной модуляции. В режиме торможения в один полупериод частоты на время t<Т/2, где t - величина сигнала торможения, а Т - период частоты модуляции, одновременно открывают все полупроводниковые ключи инвертора (2), присоединенные к положительному выводу источника электропитания (5). В следующем полупериоде частоты на такое же время открывают все полупроводниковые ключи, присоединенные к отрицательному выводу источника электропитания (5), при этом на остальное время все ключи закрывают. Уменьшение потерь при торможении и улучшение экономических показателей устройства реализовано без усложнения силовой части, т.е. с оптимальными массогабаритными показателями. 2 ил.
