RU 2087068 C1, 10.08.1997. SU 1418879 A1, 23.08.1988. US 5982135 A, 09.11.1999. DE 10220164 A1, 16.10.2003. DE 4310772 A1, 06.10.1994. JP 2000078881 A, 14.03.2000. EP 0065614 A1, 01.12.1982. WO 02093112 A1, 21.11.2002.
Имя заявителя:
Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт автоматики и гидравлики" (RU)
Изобретатели:
Каржавов Борис Николаевич (RU) Буторин Николай Вячеславович (RU) Бродовский Владимир Николаевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт автоматики и гидравлики" (RU)
Реферат

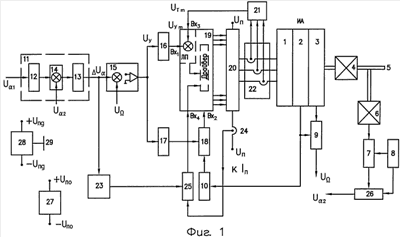

Изобретение относится к области электротехники и может быть использовано в системах управления и регулирования. Техническим результатом является упрощение конструкции исполнительного механизма и электронной схемы привода и расширение области применения. Электрический следящий привод содержит исполнительный механизм с синхронным двигателем, синхронным генератором и датчиком положения магнитного потока ротора; электронный блок управления с входным каскадом с первым узлом сравнения, предварительным каскадом и усилителем мощности; датчик тока каждой фазы двигателя; основной и дополнительный источники питания и преобразователь сигналов синхронного генератора; входное устройство с пропорционально-дифференцирующим звеном, вторым узлом сравнения и интегро-пропорциональным звеном; устройство выделения амплитуды входного сигнала предварительного каскада; формирователь знака входного сигнала; переключатель порядка чередования фаз; преобразователь выходного тока усилителя мощности; блок контроля сигнала ошибки; датчик величины тока потребления усилителя мощности и устройство блокировки; механическую передачу с выходным штоком, встроенную в исполнительный механизм; датчик положения выходного штока и приборный редуктор; питающий генератор и преобразователь сигналов датчика положения выходного штока; при этом исполнительный механизм выполнен на базе трехфазного синхронного двигателя, а усилитель мощности выполнен в виде трехфазного мостового инвертора; датчик положения магнитного потока ротора выполнен в виде трех микросхем с датчиками эдс Холла, каждая из микросхем размещена под зубцом соответствующей фазы обмотки синхронного генератора; обмотки синхронного генератора размещены на трех соседних зубцах, свободных от обмоток синхронного двигателя, и соединены на звезду, общая точка которых подключена к среднему выводу дополнительного источника питания; преобразователь сигналов синхронного генератора выполнен на электронных ключах, входы которых через резисторы подключены к выходу синхронного генератора, выходы объединены и образуют выход указанного преобразователя, а управляющие цепи ключей подсоединены к выходу соответствующих микросхем датчика положения магнитного потока ротора. 2 з.п. ф-лы, 5 ил.
