RU 2141719 C1, 20.11.1999. RU 2210172 С2, 10.03.2003. GB 2396980 A, 07.04.2004. US 2002171389 A1, 21.11.2002. US 6388419 B1, 14.05.2002. JP 11-299297 A, 29.10.1999. JP 2005168115 A, 23.06.2005. EP 1263125 A2, 04.12.2002. WO 2004021556 A1, 11.03.2004.
Имя заявителя:
ТОЙОТА ДЗИДОСЯ КАБУСИКИ КАЙСЯ (JP)
Изобретатели:
САТО Рёдзи (JP)
Патентообладатели:
ТОЙОТА ДЗИДОСЯ КАБУСИКИ КАЙСЯ (JP)
Приоритетные данные:
08.12.2005 JP 2005-355087
Реферат

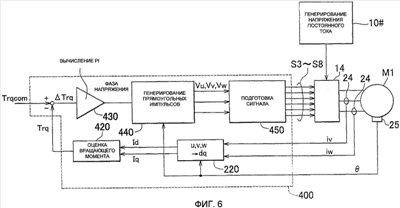

Изобретение относится к области электротехники и может быть использовано в системе привода, в котором режим регулирования переключается между режимом ШИМ-регулирования и режимом регулирования прямоугольно-импульсного напряжения вне зависимости от типа электродвигателя. Техническим результатом является уменьшение флуктуации вращающего момента при переключении режима регулирования. В устройстве и способе регулирования системы привода от электродвигателя в режиме регулирования прямоугольно-импульсного напряжения выполняется регулирование вращающего момента посредством выполнения регулирования обратной связи, при котором фаза (v) прямоугольно-импульсного напряжения корректируется на основании отклонения оцененного значения (Trq) вращающего момента от заданного значения (Trqcom) вращающего момента. Часть (420) для оценки вращающего момента вычисляет оцененное значение (Trq) вращающего момента, используя токи (Id, Iq) электродвигателя, вычисленные на основании значений, измеренных датчиками (24) тока и датчиком (25) положения, так же как в случае режима ШИМ-регулирования. А именно, при регулировании электродвигателя используется количественная оценка состояния (количественная оценка, определенная датчиками) электродвигателя (M1) переменного тока как в режиме регулирования прямоугольно-импульсного напряжения, так и в режиме ШИМ-регулирования. 4 н. и 9 з.п. ф-лы, 12 ил.
