СПОСОБ УПРАВЛЕНИЯ ЧАСТОТНО - РЕГУЛИРУЕМЫМ ЭЛЕКТРОПРИВОДОМ

Номер публикации патента: 2465714

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011124129/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02P004/00
Аналоги изобретения: RU 2035840 C1, 20.05.1995. RU 2154891 C1, 20.08.2000. DE 3918246 A1, 06.12.1990.

Имя заявителя: Закрытое акционерное общество "Электропривод и Силовая Электроника" (RU)
Изобретатели: Кузькин Виктор Игоревич (RU)
Мелешкин Валерий Николаевич (RU)
Московец Николай Викторович (RU)
Мясищев Сергей Вячеславович (RU)
Патентообладатели: Закрытое акционерное общество "Электропривод и Силовая Электроника" (RU)

Реферат

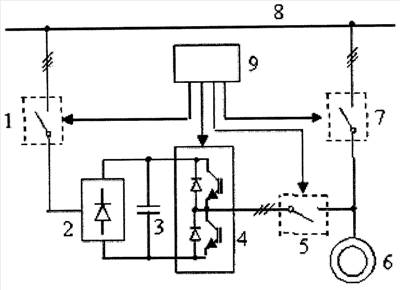

Изобретение относится к области электротехники и используется в электроприводах. Технический результат изобретения - повышение надежности. Преобразователь частоты (ПЧ) состоит из выпрямителя (2), конденсатора (3) и инвертора (4) и служит для разгона электродвигателя (6). В этих режимах коммутаторы (1) и (5) включены, а (7) - разомкнут и электродвигатель (6) получает питание от ПЧ. После разгона и при работе двигателя (6) с фиксированной сетевой частотой включен коммутатор (7). При необходимости остановки двигателя 6 с ПЧ снимаются импульсы управления и его выход присоединяется к питающемуся от сети двигателю (6). При этом конденсатор (3) заряжен благодаря включенному состоянию коммутатора (1). После этого отключается коммутатор (7). Конденсатор (3), связанный через обратный диодный мост инвертора (4) с выходом преобразователя, снижает перенапряжения на обмотках двигателя. Энергия, запасенная в индуктивностях электродвигателя (6), передается в конденсатор (3), который играет роль демпферной цепи. 1 ил.
