УСТРОЙСТВО ДЛЯ КОНДЕНСАТОРНО - ДИНАМИЧЕСКОГО ТОРМОЖЕНИЯ АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ

Номер публикации патента: 2168257

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99120539/09		Получить полное описание патента

Реферат

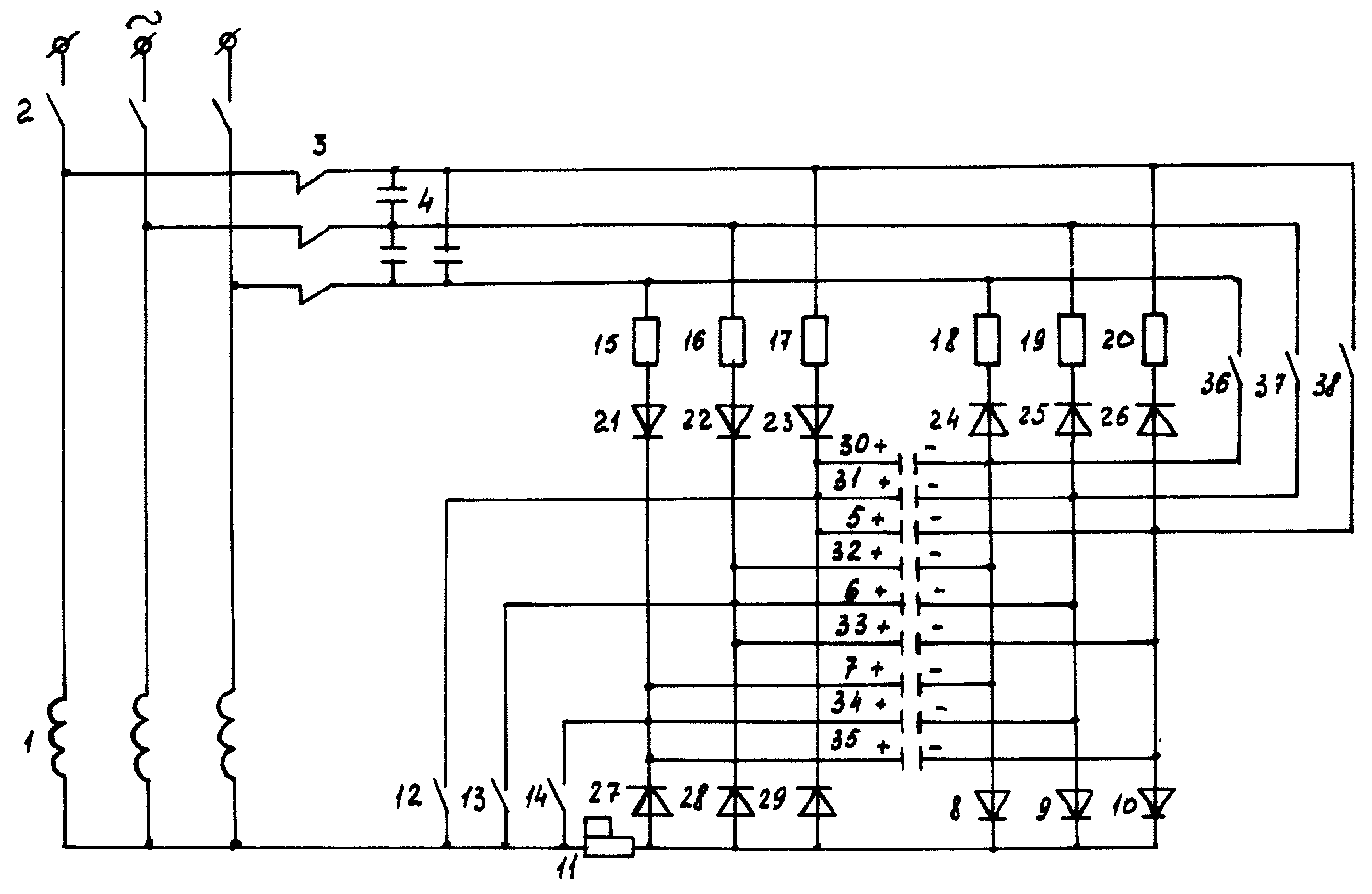

Изобретение может быть использовано для торможения короткозамкнутых асинхронных электродвигателей. Технический результат - повышение надежности, увеличение интенсивности и повышение эффективности торможения. Устройство для конденсаторно-динамического торможения асинхронного электродвигателя содержит рабочий и тормозной контакторы, конденсаторы, подключенные к обмотке электродвигателя, последовательно с диодами включены вспомогательные конденсаторы, а между нулевой точкой и соединением диодов включен резистор, диоды и резистор зашунтированы контактами тормозного контактора. Вспомогательные конденсаторы подключены пофазно через контакты тормозного контактора к зажимам двигателя. Новым в устройстве для конденсаторно-динамического торможения асинхронного двигателя является введение дополнительных шести резисторов, девяти диодов, шести вспомогательных конденсаторов и трех замыкающих контактов тормозного контактора, диоды по два соединены встречно друг с другом и по три пары объединены в две группы и подключены через резисторы к выводам статорной обмотки, в первой диодной группе диоды в парах катодами подключены друг с другом, а во второй - анодами. К общим точкам соединения катодов и анодов диодов в диодных группах подключены соответственно вспомогательные конденсаторы, плюсовые и минусовые обкладки конденсаторов через контакты тормозного контактора подключены к выводам статорной обмотки. 1 ил.
