ПОЛУПРОВОДНИКОВОЕ УСТРОЙСТВО БЕСКОНДЕНСАТОРНОГО ЗАПУСКА ТРЕХФАЗНОГО ЭЛЕКТРОДВИГАТЕЛЯ ОТ ОДНОФАЗНОЙ СЕТИ

Номер публикации патента: 2385527

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009111954/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02P001/26   H02M005/257
Аналоги изобретения: ГОЛИК В. Устройство запуска трехфазных двигателей, Радио. - М.: 1996, 6, с.39, рис.1, 3. RU 2138902 C1, 27.09.1999. SU 1099367 A1, 23.06.1984. SU 1050085 A1, 23.10.1983. EP 0319404 A1, 07.06.1989.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Алтайский государственный технический университет им. И.И. Ползунова" (АлтГТУ) (RU)
Изобретатели: Стальная Мая Ивановна (RU)
Борисов Алексей Павлович (RU)
Пильберг Михаил Сергеевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Алтайский государственный технический университет им. И.И. Ползунова" (АлтГТУ) (RU)

Реферат

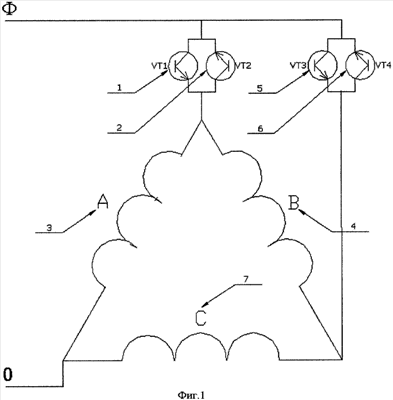

Устройство запуска трехфазного асинхронного электродвигателя от однофазной сети предназначено для использования в электроприводе для питания асинхронных трехфазных электродвигателей. Технический результат заключается в повышении надежности и экономичности устройства, а также в уменьшении его габаритов. В качестве полупроводникового ключа, предназначенного для закорачивания одной из статорных обмоток двигателя при соединении статорных обмоток по схеме «треугольник», использованы два реверсивных полупроводниковых коммутатора, каждый из которых содержит два встречно-параллельно соединенных транзистора. В первом реверсивном полупроводниковом коммутаторе коллектор первого транзистора соединен с эммитером второго транзистора и соединен с фазой питающей сети, и эммитер первого транзистора соединен с коллектором второго транзистора и с выводами первой и второй статорных обмоток, и их общий вывод предназначен для соединения с фазой питающей сети. Во втором реверсивном полупроводниковом коммутаторе коллектор третьего транзистора соединен с эммитером четвертого транзистора, и их общий вывод предназначен для соединения с фазой питающей сети, и эммитер третьего транзистора соединен с коллектором четвертого транзистора, и их общий вывод предназначен для соединения с выводами второй и третьей статорных обмоток. Общий вывод первой и третьей статорных обмоток подключен к нулю однофазной сети. 3 ил.
