Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Южно-Уральский государственный университет" (RU)
Изобретатели:
Цытович Леонид Игнатьевич (RU) Дудкин Максим Михайлович (RU) Качалов Андрей Валентинович (RU) Рахматулин Раис Мухибович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Уральский государственный университет" (RU)
Реферат

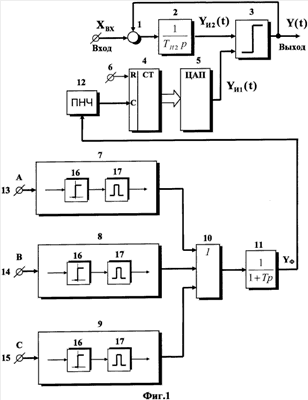

Изобретение относится к области преобразовательной техники и может быть использовано для управления реверсивным тиристорным преобразователем постоянного тока или тиристорным регулятором напряжения, например, для плавного пуска асинхронных электродвигателей. Технический результат заключается в повышении динамической точности работы интегрирующего фазосдвигающего устройства при изменениях частоты напряжения сети. Фазосдвигающее устройство представляет собой интегрирующую развертывающую систему, где скважность выходных импульсов определяется взаимодействием ведущего и ведомого сигналов развертки. Устройство содержит (фиг.1) источник сигнала управления (не показан) - «вход» фазосдвигающего устройства, сумматор (1), интегратор (2), релейный элемент (3), двоичный суммирующий счетчик (4), цифроаналоговый преобразователь (5), вход (6) для подключения источника импульсов установки (не показан) в счетчике 4 начальных условий, три одновибратора (7), (8), (9), логический элемент «ЗИЛИ» (10), сглаживающий фильтр (11), преобразователь напряжения в частоту импульсов (12), входы (13), (14), (15) для подключения источников фаз А, В, С напряжения сети. Устройство имеет повышенную динамическую точность, достигаемую за счет коррекции наклона сигнала ведущей развертки в функции частоты напряжения сети. 9 ил.
