| ВЗРЫВНОЙ МАГНИТОКУМУЛЯТИВНЫЙ ГЕНЕРАТОР |  |
Номер публикации патента: 2181227 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02N011/00 | | Аналоги изобретения: | SU 794699 А, 07.01.1981. RU 2119235 C1, 20.09.1998. RU 2119233 C1, 20.09.1998. RU 2065247 C1, 10.08.1996. RU 2040108 C1, 20.07.1995. DE 4100942 A1, 16.07.1992. |
| Имя заявителя: | Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики | | Изобретатели: | Гурин В.Е.
Пикарь А.С.
Саратов А.Ф.
Климашов М.В. | | Патентообладатели: | Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики
Министерство Российской Федерации по атомной энергии |
Реферат | |

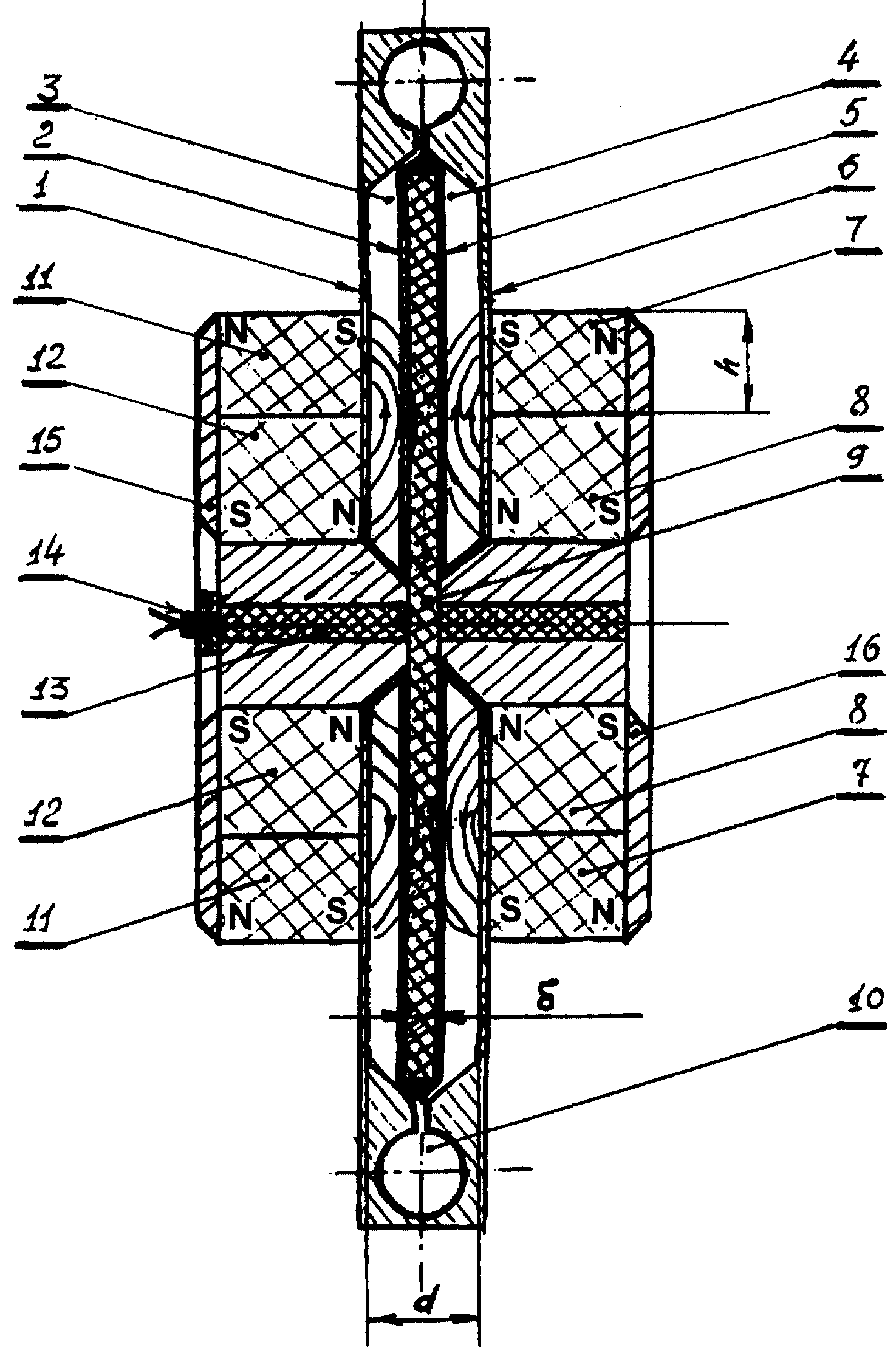

Изобретение относится к преобразователям химической энергии взрывчатого вещества в электрическую, основанным на сжатии магнитного потока, и может быть использовано в экспериментальной физике как автономный импульсный источник тока. Техническим результатом является расширение области применения, снижение весогабаритных характеристик и увеличение коэффициента усиления энергии. Источник начальной энергии выполнен из четырех кольцевых постоянных магнитов разного диаметра, попарно расположенных один в другом снаружи по обе стороны полостей сжатия. Полюса магнитов направлены в разные стороны: у внутренних магнитов в одну сторону, а у наружных в другую. Кольцевые магниты внутренней боковой поверхностью примыкают к плоским электродам, выполненным в виде плоских спиралей на диэлектрической подложке. Расстояние d между противоположными магнитами, высота h по радиусу наружных магнитов, толщина δ заряда ВВ связаны соотношением 3δ≤d≤2h. 1 з.п.ф-лы, 1 ил.
|
