Имя заявителя:
Российская академия сельскохозяйственных наук Государственное научное учреждение Всероссийский научно-исследовательский институт электрификации сельского хозяйства Российской академии сельскохозяйственных наук (ГНУ ВИЭСХ Россельхозакадемии) (RU)
Изобретатели:
Абдуллаев Абдул-Гамид Ахмедович (RU) Стребков Дмитрий Семенович (RU) Автоненко Анатолий Иванович (RU) Сагинов Леонид Дмитриевич (RU)
Патентообладатели:
Российская академия сельскохозяйственных наук Государственное научное учреждение Всероссийский научно-исследовательский институт электрификации сельского хозяйства Российской академии сельскохозяйственных наук (ГНУ ВИЭСХ Россельхозакадемии) (RU)
Реферат

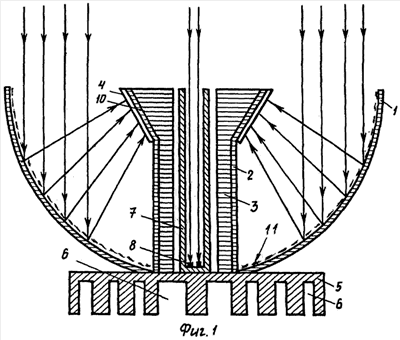

Изобретение относится к гелиоэнергетике, к солнечным энергетическим модулям с концентратором, для получения электрической энергии. Необходимость точного наведения и слежения за положением Солнца, а также создания эффективной системы теплоотвода с приемника усложняет конструкцию и эксплуатацию известных солнечных модулей. Технический результат состоит в повышении эффективности систем охлаждения приемника модуля, повышение компактности и мобильности модуля. Солнечный фотоэлектрический модуль с концентратором содержит параболоцилиндрический концентратор, датчик слежения, приемник, расположенный в фокальной области с охлаждающим устройством. Параболоцилиндрический концентратор выполнен стеклянным, а на внутреннюю поверхность его нанесено селективное покрытие. В центральной части стеклянного концентратора соосно его оптической оси размещен датчик слежения, расположенный внутри охлаждающего устройства с призматическими законцовками. Внутренняя часть охлаждающего устройства выполнена в виде радиаторных ребер. Приемник закреплен на внешней стороне призматических законцовок. Основания стеклянного концентратора, датчика слежения и охлаждающего устройства закреплены на радиаторе с цилиндрическими отверстиями. 2 ил.
