X.D.WANG, J.H.Song, J.Liu and Z.L.Wang, J.H.Song, «Direct-Current Nanogenerator Driven by Ultrasonic Waves», Science, 316, 2007, 102-105. RU 2264687 C2, 20.11.2005. RU 2382486 C1, 20.02.2010. US 2010117488 A1, 13.05.2010. US 2009309456 A1, 17.12.2009. US 2009066195 A1, 12.03.2009.
Имя заявителя:
Белоногов Олег Борисович (RU), Белоногов Дмитрий Олегович (RU)
Изобретатели:
Белоногов Олег Борисович (RU) Белоногов Дмитрий Олегович (RU)
Патентообладатели:
Белоногов Олег Борисович (RU) Белоногов Дмитрий Олегович (RU)
Реферат

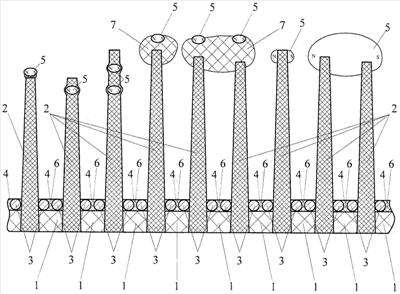

Изобретение относится к электрическим генераторам, преобразующим энергию внешнего переменного магнитного (электромагнитного) поля в электрическую энергию, и может быть применен в производстве альтернативных энергетических установок длительного пользования. Пьезоэлектрический генератор содержит диэлектрическую подложку, наноразмерные столбики из пьезоэлектрика-полупроводника, перпендикулярные подложке и наноразмерные токосъемные проволочные электроды, проложенные между рядами вертикальных наноразмерных столбиков и контактирующие с ними в зонах их оснований. Наноразмерные столбики жестко вмонтированы в диэлектрическую подложку, а наноразмерные токосъемные проволочные электроды проложены на подложке с обеих сторон столбиков, причем между каждыми двумя электродами, проложенными между соседними рядами столбиков, имеется зазор, а сами электроды заключены в слой упругопластичного изолятора, высота которого соответствует диаметру электродов. В пьезоэлектрический генератор введены постоянные наноразмерные магнитные элементы, жестко связанные с вершинами наноразмерных столбиков или заселенные в вершины наноразмерных столбиков или погруженные в каплевидные наноразмерные элементы, или в каждый постоянный наноразмерный магнитный элемент. Техническим результатом изобретения является расширение функциональных возможностей пьезоэлектрического генератора. 3 з.п. ф-лы, 1 ил.
