US 2006/0017481 А1, 26.01.2006. US 2006/0017705 A1, 26.01.2006. US 6943785 B2, 13.09.2005. US 2005/0054390 A1, 10.03.2005. US 2006/0050059 A1, 09.03.2006. WO 03/054849 A1, 03.07.2003. RU 2169424 C2, 20.06.2001. RU 2167488 C2, 20.05.2001. SU 1706036 A1, 15.01.1992.
Имя заявителя:
МОТОРОЛА, ИНК. (US)
Изобретатели:
САДЛЕР Дэниел Дж. (US) КРЭНФИЛЛ Дэвид Б. (US) ОЛЛИ Майкл Ф. (US) ТАШАККОР Эрик В. (US) ВАГНЕР Дэниэл Х. (US)
Патентообладатели:
МОТОРОЛА, ИНК. (US)
Приоритетные данные:
17.09.2007 US 11/856,283
Реферат

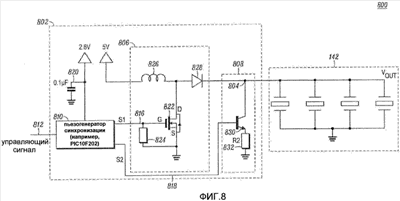

Изобретение относится к электронным устройствам с обратной тактильной связью. Сущность изобретения: схема с по меньшей мере одним пьезоэлектрическим приводом (142) включает в себя пьезоэлектрическую схему (802) запуска, которая генерирует сигнал возбуждения однополярного напряжения в узле (804). Схема (802) запуска пьезоэлектрического привода включает в себя схему коммутатора повышения напряжения или схему (806) зарядки, схему коммутатора понижения напряжения или импульсную схему (808) разрядки стока тока и схему (810) генерации управляющих сигналов. Схема (810) принимает входной управляющий сигнал (812), например, от процессора клавиатуры или другого процессора (604) для генерации тактильной обратной связи, использующей пьезоэлектрический привод (142). Схема (810) генерации управляющих сигналов обеспечивает два широтно-импульсно модулированных управляющих сигнала. Один сигнал предназначен для управления схемой зарядки, второй сигнал - для управления схемой разрядки для формирования сигнала возбуждения однополярного напряжения. Сигнал возбуждения является, например, поднятым косинусным сигналом (904). Технический результат: простота, высокая надежность, повышенная эффективность. 5 н. и 17 з.п. ф-лы, 12 ил.
