ЭЛЕКТРОГЕНЕРАТОР ПИТАНИЯ СКВАЖИННОЙ АППАРАТУРЫ

Номер публикации патента: 2417311

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010103230/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E21B047/00   H02N002/18
Аналоги изобретения: RU 2331149 C1, 10.08.2008. RU 2113757 C1, 20.06.1998. RU 2075262 C1, 10.03.1997. NO 20051211 A, 12.09.2005. DE 2001052704 A1, 20.12.2001. JP 10163541 A, 19.06.1998.

Имя заявителя: Болотин Николай Борисович (RU)
Изобретатели: Болотин Николай Борисович (RU)
Патентообладатели: Болотин Николай Борисович (RU)

Реферат

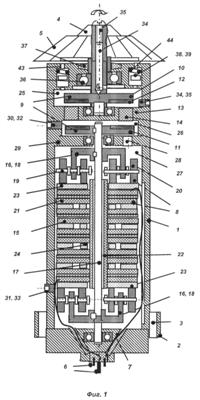

Изобретение относится к электрическим машинам и предназначено для генератора питания скважинной аппаратуры прибора. Увеличение надежности и мощности генератора питания скважинной аппаратуры при уменьшении диаметральных габаритов и веса электрогенератора является техническим результатом изобретения. Для преобразования механической энергии в электрическую установлена магнитная муфта, а устройство преобразования механической энергии в электрическую выполнено в виде пьезоэлектрического пакета и установленных с обеих сторон от него механизмов механической деформации. Механизмы механической деформации выполнены в виде закрепленных на валу водил с осями и деформирующими роликами на них. Пьезоэлектрический пакет выполнен в виде биморфных пьезоэлектрических колец, установленных внутри защитного корпуса на втулке. Магнитная муфта может быть выполнена торцовой или цилиндрической. Магнитная муфта выполнена в виде ведомой и ведущей полумуфт и герметичной перегородки между ними, содержащей части из магнитопроницаемого материала, при этом ведомая полумуфта соединена с ротором, а ведущая - с валом. Полость ведущей полумуфты заполнена смазывающей жидкостью, а полости ведомой муфты и устройства преобразования механической энергии в электрическую объединены, выполнены герметичными и заполнены смазывающей жидкостью. 9 з.п. ф-лы, 4 ил.
