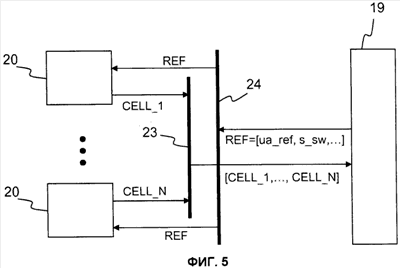

Изобретение относится к силовому преобразованию. Устройство для преобразования напряжения постоянного тока в напряжение переменного тока и наоборот содержит систему управления для управления преобразованием напряжения и, по меньшей мере, одну фазную цепь (1), в которой первый (Uvp1) источник напряжения подключен последовательно между первой клеммой (4) постоянного тока и первой клеммой (6) переменного тока и в которой второй (Uvn1) источник напряжения подключен последовательно между первой (6) клеммой переменного тока и второй клеммой (5) постоянного тока. Каждый из источников напряжения содержит, по меньшей мере, первый и второй субмодули (15), соединенные последовательно, причем каждый субмодуль (15) содержит, по меньшей мере, два электронных силовых переключателя (16), соединенные параллельно с, по меньшей мере, одним конденсатором (17). Система управления содержит центральный блок (19) управления и, по меньшей мере, два подблока (20), причем центральный блок (19) управления передает на каждый подблок (20) опорное напряжение (ua_ref) переменного тока и несущий сигнал (s_sw) переключения, и каждый подблок (20) управляет переключением электронных силовых переключателей (16) одного из субмодулей (15) согласно шаблону ШИМ таким образом, чтобы каждый раз, когда несущий сигнал (s_sw) переключения пересекает опорное напряжение (ua_ref) переменного тока, на выходные клеммы (26, 27) соответствующего субмодуля (15) поступало либо напряжение на конденсаторе (17), либо нулевое напряжение. Технический результат - минимизация объема данных передаваемых центральным блоком управления. 13 з.п. ф-лы, 8 ил.
