US 6577072 В2, 31.10.2002. RU 2009608 С1, 15.03.1994. RU 50354 U1, 27.12.2005. RU 2006163 С1, 15.01.1994. SU 1105991 А1, 30.07.1984.
Имя заявителя:
Щедрин Андрей Игоревич (RU)
Изобретатели:
Щедрин Андрей Игоревич (RU)
Патентообладатели:
Щедрин Андрей Игоревич (RU)
Реферат

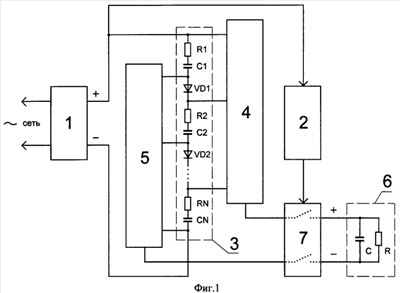

Изобретение относится к электронной технике преобразования переменного напряжения в постоянное. Технический результат заключается в повышении коэффициента мощности и упрощении конструкции заявленного устройства. Для этого преобразователь содержит выпрямитель, подключаемый к однофазной сети переменного тока, блок управления, а также последовательную цепь, состоящую из N конденсаторов (где N больше или равно 2) и подключенную к выходу выпрямителя, а также узлы сбора и распределения тока нагрузки, связанные с указанной последовательной цепью из N конденсаторов таким образом, что указанные конденсаторы заряжаются от выпрямителя в последовательном включении, а разряжаются в цепь нагрузки в параллельном включении, кроме того в устройство введен электронный ключ, приводимый в действие сигналами блока управления и обеспечивающий протекание тока нагрузки от узла сбора тока до узла распределения тока в моменты, когда амплитуда выпрямленного напряжения меньше заданного значения, а узлы сбора и распределения тока нагрузки выполнены в виде диодных гребенок, при этом в последовательную цепь включены дополнительно N токоограничивающих резисторов и N-1 или N диодов. 6 ил.
