SU 1379907 A1, 07.03.1988. RU 2196382 C2, 10.01.2003. ЕР 074689 В1, 19.06.1996.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Поволжский государственный университет телекоммуникаций и информатики" (ГОУВПО ПГУТИ) (RU)
Изобретатели:
Саксонов Александр Владимирович (RU) Саксонов Владимир Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Поволжский государственный университет телекоммуникаций и информатики" (ГОУВПО ПГУТИ) (RU)
Реферат

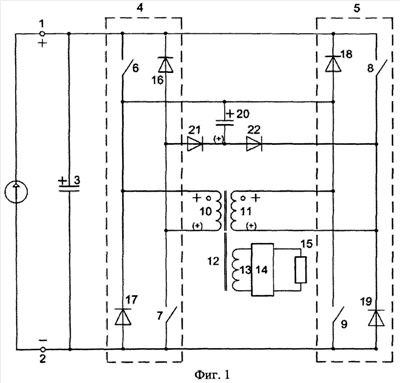

Изобретение относится к электротехнике, в частности к устройствам преобразования постоянного напряжения с применением управляемых полупроводниковых приборов, например транзисторов, и может быть использовано во вторичных источниках питания. Преобразователь постоянного напряжения содержит два управляемых в противофазе однотактных инвертора (5, 6) с общими для инверторов источником питания (3), нагрузкой (16), формирующим конденсатором (21) и двумя разделительными диодами (22, 23). Предложено выполнить первичные обмотки (11, 12) силового трансформатора на общем магнитопроводе (13) и включить их в инверторы (5, 6) встречно по отношению друг к другу, а также предложены новые связи вывода формирующего конденсатора (21) и выводов разделительных диодов (22, 23) с выводами упомянутых первичных обмоток (11, 12). Новые признаки преобразователя постоянного напряжения обеспечивают технический результат - возможность снижения массы, габаритов, себестоимости, динамических потерь мощности в ключах, повышают КПД, надежность, расширяют ассортимент пригодных к применению полевых и биполярных транзисторов с малыми значениями (5÷100 В·А) мгновенной коммутируемой мощности. 1 ил.
