Открытое акционерное общество "Всероссийский научно-исследовательский проектно-конструкторский и технологический институт релестроения с опытным производством" (RU)
Изобретатели:
Иванов Александр Григорьевич (RU) Арзамасов Владислав Леонидович (RU)
Патентообладатели:
Открытое акционерное общество "Всероссийский научно-исследовательский проектно-конструкторский и технологический институт релестроения с опытным производством" (RU)
Реферат

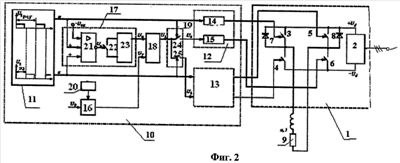

Изобретение относится к электротехнике, в частности к области преобразовательной техники. Технический результат низкочастотного преобразователя - повышение надежности. Низкочастотный преобразователь содержит однофазный мостовой инвертор напряжения, активно-индуктивную нагрузку и систему управления, состоящую из источника противофазных тактовых импульсов с частотой f, управляющего органа, каналов управления силовыми ключами с формирователями импульсов управления, соединенными с управляющими цепями соответствующих силовых ключей однофазного мостового инвертора напряжения и управляющего органа. Благодаря введению в систему управления генератора пилообразных напряжений с частотой 2f, двухвходового компаратора, распределителя импульсов, ограничителя максимального выходного напряжения управляющего органа, а в мостовом инверторе содержится только два обратных диода, и оригинальной схеме их соединения обеспечивается технический результат. 1 з.п. ф-лы, 4 ил.
