Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Московский государственный технологический университет "СТАНКИН" (ФГБОУ ВПО МГТУ "СТАНКИН") (RU)
Изобретатели:
Григорьев Сергей Николаевич (RU) Сучков Валентин Анатольевич (RU) Афонина Елена Вячеславовна (RU) Филатов Владимир Витальевич (RU) Солуянов Юрий Иванович (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Московский государственный технологический университет "СТАНКИН" (ФГБОУ ВПО МГТУ "СТАНКИН") (RU)
Реферат

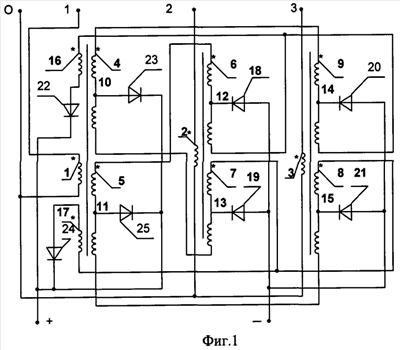

Предлагаемое изобретение относится к преобразовательной технике и может быть использовано при создании регулируемых электроприводов постоянного тока. Технический результат - повышение быстродействия, уменьшение величины пульсаций выпрямленного напряжения и уменьшение содержания высших гармоник в кривой переменного тока. В преобразователе используется один трехфазный трансформатор с двойным комплектом основных вторичных обмоток с двумя вспомогательными обмотками на стержне одной из фаз и восемь вентилей; основные вторичные обмотки всех фаз трансформатора соединены узлами в один контур в виде «шестиугольника» таким образом, что напряжения между узлами образуют шестифазную систему напряжений; каждая вспомогательная обмотка одним своим выводом подсоединена к узлу «шестиугольника», с которым не связаны основные вторичные обмотки той фазы, на стержне которой находятся вспомогательные обмотки; другой вывод каждой добавочной обмотки вместе с шестью отпайками от катушек основных вторичных обмоток представляет один из выходов восьмифазной системы напряжений. Всегда работают два вентиля - один из четырех вентилей катодной группы, потенциал на аноде которого наибольший, и один из четырех вентилей анодной группы, потенциал на катоде которого наименьший. Каждый вентиль за период включается один раз. 10 ил., 2 табл.
