Куприянов Евгений Владимирович (RU), Маслов Сергей Николаевич (RU)
Изобретатели:
Куприянов Евгений Владимирович (RU) Маслов Сергей Николаевич (RU)
Патентообладатели:
Куприянов Евгений Владимирович (RU) Маслов Сергей Николаевич (RU)
Реферат

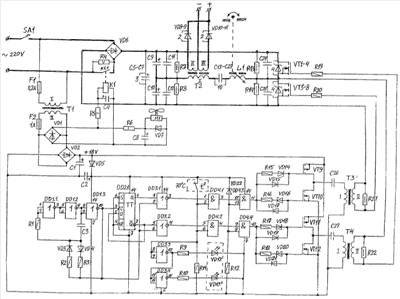

Изобретение относится к области электротехники, а именно к полумостовым транзисторным инверторам, и может использоваться для электродуговой сварки металлов от 1 до 10 мм. Техническим результатом предлагаемого изобретения является создание эффективного и надежного сварочного инвертора с высоким КПД и малыми массогабаритными показателями. Полумостовой транзисторный инвертор, содержащий в силовой части полумост из двух транзисторов, шунтированных двумя обратными диодами, и двух конденсаторов, образующих в совокупности с транзисторами мост, подключенный диагональю постоянного тока к источнику питания, а диагональю переменного тока нагруженный на первичную обмотку силового трансформатора, имеющего вторичную обмотку, при этом, в цепь первичной обмотки трансформатора последовательно включены разделительный конденсатор и регулируемый дроссель, вторичная обмотка трансформатора выполнена по схеме со средней точкой с двухтактным выпрямителем, при этом полумост из двух транзисторов шунтирован двумя резонансными конденсаторами. 1 ил.
