SU 1001380 A1, 28.02.1983. UA 21203 A, 04.11.1997. GB 2205008 A, 23.11.1988.
Имя заявителя:
Меньших Олег Фёдорович (RU)
Изобретатели:
Меньших Олег Фёдорович (RU)
Патентообладатели:
Меньших Олег Фёдорович (RU)
Реферат

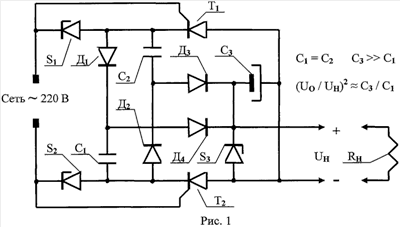

Изобретение относится к электротехнике и может быть использовано в качестве простого и экономичного источника постоянного тока низкого напряжения, включаемого к сети переменного тока. Бестрансформаторный источник постоянного тока содержит две параллельно включенные однополупериодные цепи из последовательно включенных диода и накопительного конденсатора, работающие поочередно от положительного и отрицательного полупериодов переменного напряжения сети, накопительные конденсаторы в которых соединены с одним полюсом конденсатора фильтра через разделительные диоды, а с другим полюсом - через тиристоры, управляющие электроды которых подключены к фазному и нулевому проводникам сети, к которым подключены также однополупериодные цепи через стабилитроны поочередного запуска тиристоров. Параллельно конденсатору фильтра нижних частот подключен стабилитрон защиты от перенапряжения. Технический результат - упрощение конструкции и существенное уменьшение активной составляющей потребляемой энергии. Упрощение конструкции связано с исключением из схемы низковольтного источника постоянного тока понижающего трансформатора, включаемого к сети переменного тока. Учет электроэнергии, проводимый с помощью электросчетчика активной энергии, покажет лишь около 20% от реально потребляемой энергии в заявляемой схеме, поскольку последняя представляет собой комплексную нагрузку для сети переменного тока с подавляющей долей реактивной составляющей энергии емкостного типа. 2 ил.
