АВТОНОМНЫЙ СОГЛАСОВАННЫЙ ИНВЕРТОР С РЕЗОНАНСНОЙ КОММУТАЦИЕЙ

Номер публикации патента: 2449459

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011107088/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02M007/5387
Аналоги изобретения: RU 61964 U1, 10.03.2007. SU 1742961 A1, 23.06.1992. GB 2289807 A, 29.11.1995.

Имя заявителя: Силкин Евгений Михайлович (RU)
Изобретатели: Силкин Евгений Михайлович (RU)
Патентообладатели: Силкин Евгений Михайлович (RU)

Реферат

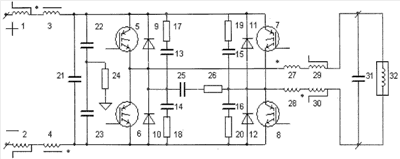

Изобретение относится к преобразовательной технике и направлено на расширение области применения автономного согласованного инвертора с резонансной коммутацией. Указанный технический результат достигается тем, что в автономном согласованном инверторе с резонансной коммутацией, содержащем подключенный к входным выводам инвертора через дроссели насыщения (1, 2) и магнитосвязанные дроссели (3, 4) фильтра, включенные согласно, однофазный мост на управляемых вентилях (5-8) с встречно-параллельными диодами (9-12), зашунтированных последовательными цепями из конденсатора (13-16) и резистора (17-20), выводы постоянного тока моста зашунтированы конденсатором фильтра (21) и последовательной цепью из двух демпферных конденсаторов (22, 23), общая точка соединения которых подключена к выводу корпуса инвертора через демпферный резистор (24), выводы переменного тока моста зашунтированы последовательной цепью из защитного конденсатора (25) и защитного резистора 26 и соединены с выходными выводами инвертора через последовательные цепи из коммутирующих дросселей (27, 28) и ограничительных дросселей насыщения (29, 30), коммутирующие дроссели магнитосвязаны и включены согласно, выходные выводы инвертора зашунтированы компенсирующим конденсатором (31). Нагрузка (32) подключена к выходным выводам инвертора. 1 ил.
